系統原理

（一）原理介紹

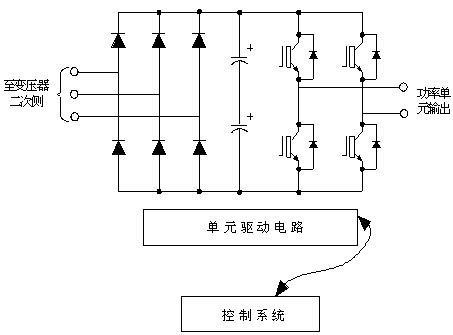

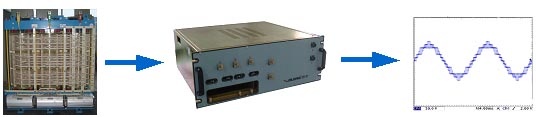

    WLdrive-HV和MV系列高壓變頻器采用功率單元串聯技術，實現3kV、6kV、10kV電壓輸出，屬于高－高電壓型變頻器。如圖， 電網電壓經過移相變壓器后給功率單元供電，功率單元為三相輸入、單相輸出的交—直—交SPWM電壓源型逆變器結構；各功率單元輸出SPWM信號進行疊加輸出高壓。其中WLdrive-HV系列變頻器采用了大功率高壓3300V IGBT器件，單元串聯級數明顯減少，從而使得變頻器具有結構簡單、體積小、運行可靠性高等諸多優點。


    控制器采用最新的嵌入式ARM處理器、超大規模集成電路可編程器件（FPGA）為核心，配合數據采集、單元控制和光纖通信回路以及內置的可編程邏輯控制器（PLC）共同構成系統控制部分。


（二）結構組成：

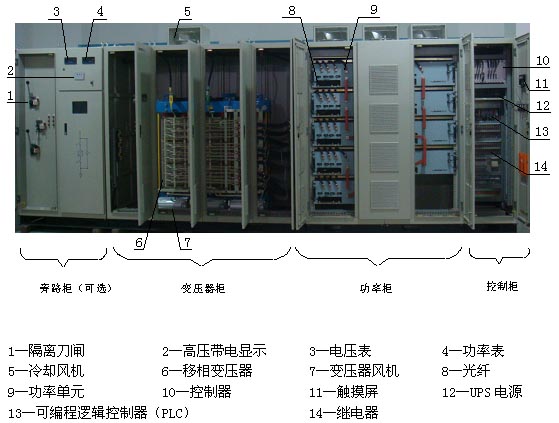

    WLdrive-HV和MV系列高壓變頻器結構簡潔，如圖主要由旁路柜（可選）、變壓器柜、功率柜和控制柜組成。
旁路柜：旁路柜有手動旁路柜或自動旁路柜兩種，是用戶的可選配件。主要實現高壓變頻主體部分檢修時，給高壓電機直接接入原工頻系統提供回路。
變壓器柜：電網經過變壓器柜中的移相變壓器分別給各功率單元供電，由于采用移相多重化設計，從而大大減少諧波對電網的影響。
功率柜：有多個三相輸入、單相輸出的SPWM逆變器結構，通過單元串聯方式實現高壓輸出。
控制柜：完成變頻調節的全過程控制，變頻器的電氣保護及人機交互與通訊接口功能的實現。


功能特點：

（一）系統功能

用戶管理：
    為了保證操作的安全性，產品出廠時建立了統一的管理模式。修改或查看變頻器運行參數時，首先要進行身份辨別，檢查用戶權限，防止越權操作，避免因人為誤操作原因帶來的系統不穩定因素。

參數設定功能
    WLdrive系列高壓變頻器具有參數設定、跳變頻率設置、V/F曲線設置、一鍵恢復出廠設置等功能，在出廠之前已設置相關的參數值，可根據現場的工況進行修定。

控制方式：

就地控制
    完成調試、設定、運行等操作并進行監視。

遠程控制

通訊方式
    以通訊方式提供RS485、以太網、PROFIBUS等接口與上位機或DCS連接。

硬接線方式
    提供啟動、停止等開關量；轉速設定、速度反饋等模擬量與控制系統連接。

故障查詢功能
    WLdrive系列高壓變頻器具有故障定位與查詢功能；發生故障時，變頻器會在主界面上彈出報警信息，并向控制系統發出報警信號，用戶可以通過人機界面查詢故障信息和歷史記錄。

旁路功能

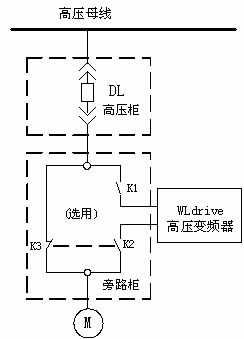

   如果K1、K2、K3采用單刀隔離刀閘，用戶可以進行手動旁路功能操作，K1,K2閉合，K3斷開時，電機可以由變頻器控制調速運行。K1、K2斷開，K3閉合，電機運行在工頻狀態，便于現場對變頻器的維護與檢修。如果 K1、K2、K3 都采用真空接觸器，則可以實現互鎖和自動旁路功能。

（二）標準輸入輸出接線圖：

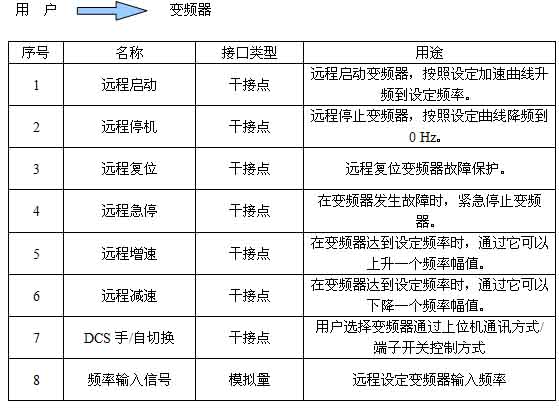

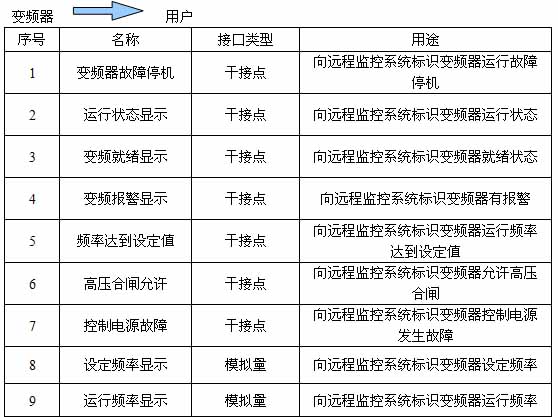

（三）接線端口說明

（四）產品特點

簡潔可靠
    單元與控制部分的通訊采用光纖，外圍控制部件采用PLC，主回路選用全進口器件等技術保證了高壓變頻器可靠性。HV系列高壓變頻器因采用3300V IGBT使結構更簡潔、過載能力更強、電壓波動范圍更寬、允許環境溫度更高，從而達到了更高的可靠性。

低諧波
    采用18、30、36、48等脈波整流，使輸入電流諧波＜1%，輸出電壓諧波＜2.35%；變頻器產生的諧波符合并優于中國“GB/T 14549電能質量公用電網諧波”及“IEEE519”國際標準的規定。

風冷設計
    獨特的風道設計，使運行最高環境溫度可達45℃，冷卻風機采用原裝進口EBM風機，其平均無故障連續運行時間大于100000小時

控制部分雙電源切換
    控制電源（220V AC）采用在線式UPS供電，UPS的輸入一路來自用戶，另一路來自主回路移相變壓器，可相互切換。切換過程中不影響系統的運行。

模塊化設計
    單元采用模塊化設計，可任意互換、拆裝方便

技術參數

應用方案

1、一拖一方案
     一臺變頻器驅動一臺電機。一次回路圖如下：


2、一拖多方案

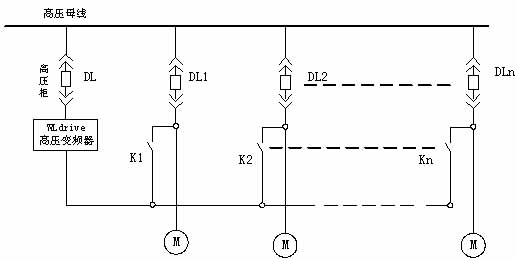

    一臺變頻器分別啟動多臺電機，并調速驅動任一臺電機以滿足工況要求和節能目的。一次回路圖如下：


應用領域
    WLdrive高壓變頻器具有優良的調速性能和高節能率，適用于高壓大中型電機的調速節能領域。范圍包括了1kV～10kV電壓等級，200kW～5000kW電機容量?？蓮V泛應用于電力、冶金礦產、建材、石油化工等工業領域中的風機與水泵及其他類負載的節能調速。主要應用如下：

火力發電
    引風機、送風機、一次風機或排粉風機、凝結水泵、灰漿泵、給水泵、循環泵等；

冶金礦產
    通風風機、除塵風機、鼓風機、離心進料泵、除垢泵、沖渣泵、冷卻循環泵、提升機、空壓機、傳送帶等；

建材
    窯爐引風機、窯爐供氣風機、壓力送風機、冷卻器吸塵風機、冷卻器排風風機、分選器風機、主吸塵風機等；

石油和化工
    主管道泵、注水泵、鹵水泵、鍋爐給水泵、氣體壓縮機、擠壓機等；

市政工程
    供水泵、取水泵、熱網循環水泵、污水泵、靜化泵、清水泵、瀑氣機等；

其他
    風洞試驗、遂道通風、引水、發酵、打漿等工況中使用的風機、水泵。
