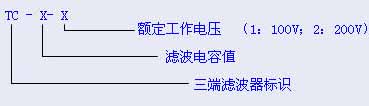

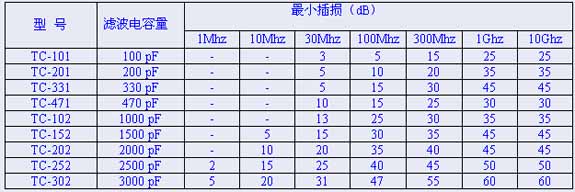

產品介紹 三端信號線濾波器是由高性能陶瓷電容和鐵氧體磁珠構成的T型低通濾波器，高頻濾波性能好，廣泛用于抑制電路板上的傳導干擾和高頻電磁輻射。陶瓷電容的容量大小決定了衰減的截止頻率，容值越大，截止頻率越低，選取濾波器時應以電路有效工作頻率低于濾波器的截止頻率為首要原則。使用時兩邊的引線串接在需要濾波的信號線上，中間的引線接地，接地要求可靠，接地引線越短高頻效果越好。 [b]技術指標 [/b] 額定電流：10A 額定電壓UR：100V,200V 試驗電壓UT（=3UR）： 介質損耗：tgδ≤0.1% （2000pF以下） ；tgδ≤2.0%（2000pF以上） 外形尺寸 插入損耗 型號說明 例如：型號TC-101-1表示：三端信號線濾波器，濾波電容為100pF，額定工作電壓為100V。 使用說明 三端信號線濾波器用于線路板中，中間引線為地線，焊接時一定要使地線盡量短.
