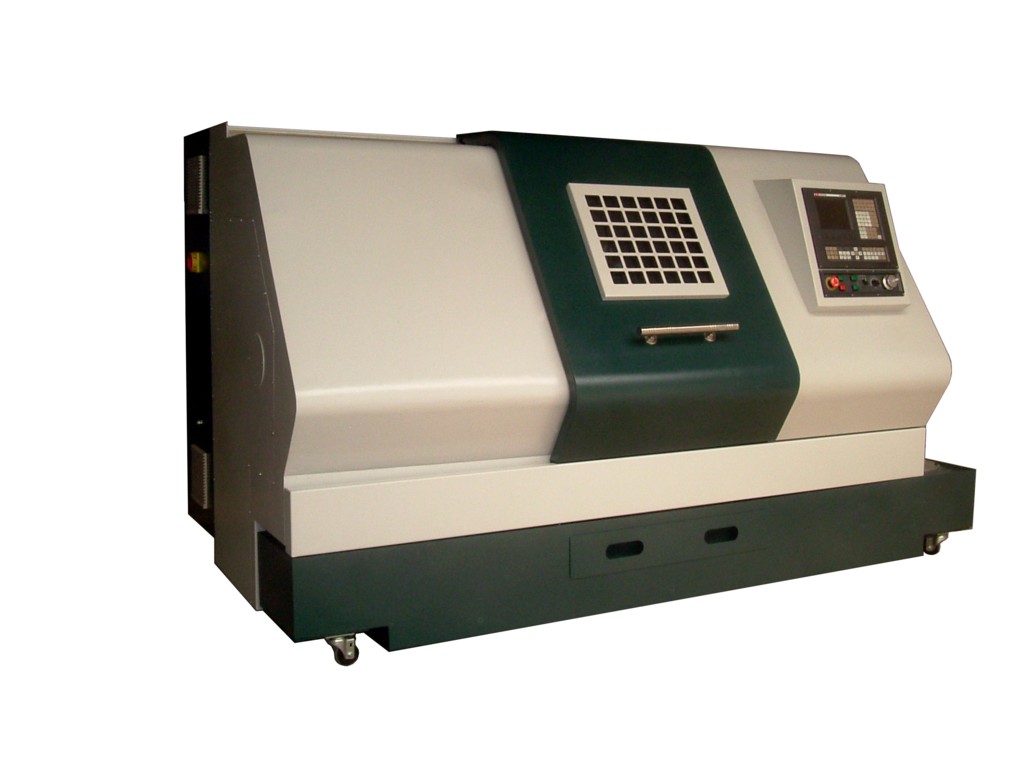

6140A機床的主要參數及規格 序號 項 目 參 數 備 注 主參數 最大切削直徑 φ200mm 最大棒料直徑 φ45mm 床身上最大回轉直徑 φ400mm 滑體上最大回轉直徑 φ140mm 主軸中心至地面高 860mm 床身傾角 45° 主軸 標準主軸頭規格 A2 — 5 ASA 主軸通孔直徑 φ55mm 主軸孔錐度 莫氏6號 主軸軸承內徑 φ90mm 主軸轉速范圍 100～5000r/min 電機最高轉速6000 主軸基本轉速 1250r/min 電機基本轉速1500 主軸傳動比 172：143 進給軸 X軸最大行程 ≥400mm Z軸最大行程 ≥500mm X軸快速 16m/min Z軸快速 16m/min X軸絲杠直徑/螺距 φ25/8mm Z軸絲杠直徑/螺距 φ25/8mm 刀具 刀架類型 排刀式 刀塔式（選配） 刀具數量 1～8把 按工藝排布 刀座中心高度 70mm 標準刀方尺寸 16×16mm 標準配置 最大鏜刀桿直徑 φ20mm 標準配置 冷卻 冷卻水泵排量 90L/min 冷卻水泵揚程 6m 冷卻水箱容量 100L 電機 主軸電機額定功率 5.5/7.5KW（連續30分鐘） X軸（橫向）交流伺服電機 1.6KW、額定7.7NM Z軸（縱向）交流伺服電機 1.6KW、額定7.7NM 液壓油泵電機 1HP 冷卻水泵電機 0.4kW 集中潤滑 潤滑型式 單線阻尼 潤滑點數 10 潤滑泵類型 柱塞 潤滑油箱容積 1.8L 動力卡具 卡盤規格 3B-06/A5 非標準配置 回轉油缸規格 BH-1246 標準配置 卡具最高轉速 6000r/min 允許最高油壓 2.8MPa 液壓 油泵類型 變量式葉片泵 油泵排量 20L/min 系統壓力 3.0MPa 油箱容積 40L 其它 機床總功率 10kW 機床外形尺寸（長×寬×高） 2500×1500×1620mm 凈重 約2800Kg 控制系統 KND1000T1
