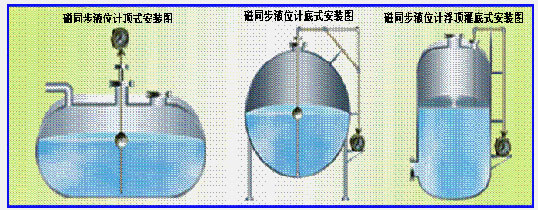

UQC-300磁同步液位計是按照國家頒布的最新標準，吸取國內外同類產品的優點設計制造的物位測量產品。該產品以其耐惡劣使用環境，高可靠性等特點。是石油、化工、煉油、天燃?xì)?、煤氣等?chǔ)罐液位測量的最佳解決方案。磁同步液位計可以做到現場無電檢測，現場顯示，安全性能好。另外價格適中，在同類產品中有較大的優勢，尤其是在大量程測量上有更大的價格優勢。 該產品可替代雷達液位計、鋼帶液位計、磁致伸縮液位計、伺服液位計使用。 主要特點 ◆ UQC-300磁同步液位計的測量機構通過導管與被測介質隔離，因而維護方便、安全可靠； ◆ 耐壓等級高，可達4.0MPa；測量精度高，使用壽命長，即使在無電情況下也能照常使用； ◆ 適用于易燃易爆、有毒和腐蝕性介質中進行液位測量； ◆ 適用于浮頂罐、拱頂罐、臥罐的液位測量； ◆ 適用于高溫、低溫、高壓或真空條件下的液位測量； ◆ 適用于成品油、液化氣罐的液位測量； ◆ 適用于重油、瀝青等液位的測量； ◆ 適用于工業污水及城市污水等液位的測量； ◆ 可選底部或頂部安裝； ◆ 帶現場指示，可遠距離觀測，方便直觀； ◆ 可選二線制4～20mA遠距離傳輸，可選上、下限報警功能； ◆ 在價格上，為伺服液位計的1/3，低于鋼帶液位計； ◆ 在安裝方面優于浮球液位計和磁翻板液位計； ◆ 可以解決磁翻板和差壓液位計無法控制的場合。 工作原理 磁同步液位計是基于浮力原理來測量液位的。內裝磁鋼系統的浮子沿著非導磁密封導向管，隨液位高低而上下滑動，驅動導向管內的磁性跟隨器同步移動，磁性跟隨器通過繩索懸掛在表頭的卷繩輪上，卷繩輪靠彈簧馬達平衡跟隨器的重量，卷繩輪旋轉，驅動表頭內的齒輪箱，經齒輪箱變比后的齒輪輸出軸，一頭帶動米指針和厘米指針，在刻度盤上指示出罐內液位高度；另一輸出軸經角位移變送器把液位高度轉換成4～20mA.DC的輸出信號，同時該輸出軸帶動凸輪軸轉動，帶動微動開關動作，輸出上、下限報警或聯鎖系統所用的接點信號。 技術指標 ◆ 浮球工作溫度：-40～200℃ ◆ 浮球工作壓力：最大4.0MPa ◆ 表頭工作環境溫度：-40～60℃ ◆ 測量范圍：0～3m、0～6m、0～9m、0～12m、 0～15m、0～18m　 ◆ 基本誤差：0.5% ◆ 輸出信號：4～20mA.DC（二線制） ◆ 變送器負載電阻：≤600Ω（24V.DC） ◆ 角位移變送器工作電壓：14～30V.DC ◆ 報警設定器輸出：一點或兩點繼電器觸點輸出 ◆ 觸點容量：24V.DC/3A；220V.AC/2A ◆ 防爆等級：ibⅡCT5 ◆ 防護等級：IP65 ◆ 溫度影響：＜0.02%F.S ◆ 重 復 性：＜0.02%F.S ◆ 指針表盤 ：300mm ◆ 浮球外徑：Φ300 ◆ 浮球、導管材質：1Cr18Ni9Ti
