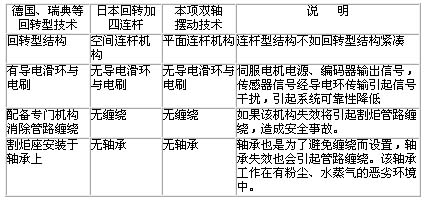

產品描述： 采用平面平行連桿機構；整個連桿機構鉸接于一固定軸上，使整個連桿機構可隨固定軸旋轉。 割炬和與之平行的主動連桿同步擺動，整個平面平行連桿機構與固定軸同步旋轉，兩個運動的疊加構成了切割曲線坡口運動。兩個自由度由兩個旋轉軸控制。 特點： 割炬能以一空間固定點（割嘴）為頂點做切割圓錐的運動。也可以以鋼板的頂面或底面（鋼管的內徑或外徑）作為切割固定點； 割炬本身無旋轉趨勢，無需防絞軸承和線纜收放機構； 無需碳刷、導電環傳輸信號和動力，提高控制可靠性； 結構簡單，剛性好。 可實現功能： •板材上曲線坡口切割，能切割出截面為V形、X形或Y形等坡口。 •可以切割出包括船體、壓力容器和其它曲面上常用的變角度曲線坡口切割。 •型材切割，可以切割H、T等多種截面的型鋼。 •管材相貫線切割。 四連桿雙軸擺動坡口裝置與其它裝置的比較
