一、概 述 PCD194Z 系列是一種具有可編程測量、顯示、數字通訊和多種輸出功能于一體的網絡電力儀表。它能夠 高精度測量和顯示電網中三相電壓、三相電流、有功功率、無功功率、功率因數、頻率和四象限電能等；儀表具有多種擴展功能模塊：數字通訊模塊、數字量開關模塊、電能脈沖變送模塊和模擬量變送輸出模塊，可根據需要靈活選用。 RS485 的數字接口可實現儀表組網通訊功能； 2 路電能脈沖輸出和 4 路模擬量（ 0～20mA 或 4～20mA ）輸出功能可實現電能和電量的 變送 輸出功能； 4 路開關量輸入和 4 路開關量輸出功能可實現本地或遠程的開關信號監控和控制輸出功能（即 “ 遙控 ” 和 “ 遙信 ” 功能）。 PCD194Z 具有極高的性能價格比，可以直接取代常規電力變送器、測量指示儀表、電能計量儀表以及相關的輔助單元。作為一種先進的智能化、數字化的電網前端采集元件， PD194-CD194Z 系列網絡電力儀表已廣泛應用于各種控制系統、 SCADA 系統和能源管理系統、變電站自動化、配電網自動化、小區電力監控、工業自動化、智能建筑、智能型配電盤、開關柜中等，具有安裝方便、接線簡單、維護方便、工程量小、現場可編程設 置輸入?yún)?shù)、能夠完成與業界不同類型 PLC 、工業控制計算機通訊軟件組網。

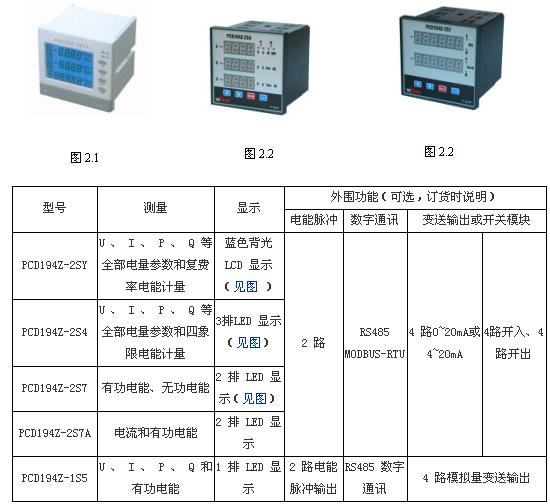

二、 規格型號

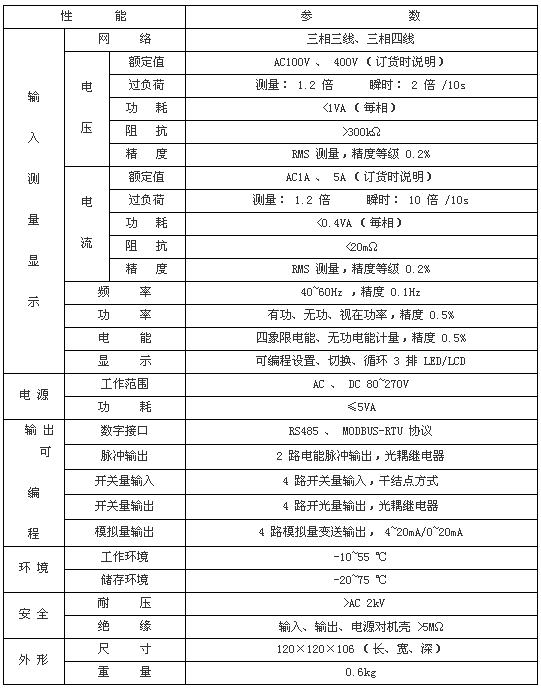

三、 性能指標

四、安裝方式和接線 　　

• 安裝方式：屏裝 　　

• 安裝尺寸 　　　

面框尺寸 :120×120 　　

開孔尺寸： 111×111 　　

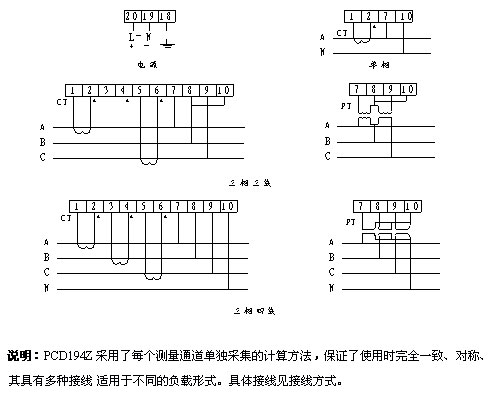

• 接線方式 3.1 輸入部分 對接線的說明： 　

A、電壓輸入：輸入電壓應不高于產品的額定輸入電壓（100V或400V）的120%，否則應考慮使用PT，在電壓輸入端須安裝1A保險絲。 　

B、電流輸入：標準額定輸入電流為5A，大于5A的情況應使用外部CT。如果使用的CT上連有其它儀表，接線應采用串接方式，去除產品的電流輸入連線之前，一定要先斷開CT一次回路或短接二次回路，建議使用接線排不要直接接CT，以便拆裝。 　

C：要確保輸入電壓、電流相對應，相序一致，方向一致；否則會出現數值和符號的錯誤！（功率和電能） 　D：儀表的編程設置，輸入網絡應同所測量的負載的接線方式一致，不然會導致儀表所測量的電壓或功率不正確。

3.2 輸出部分

1 、通 訊 PCD194Z 提供串行異步半雙工 RS485 通訊接口，采用 MODBUS-RTU 協議，各種數據訊息均可在通信線路上傳送。在一條線路上可以同時連接多達 32 個網絡電力儀表，每個網絡電力儀表均可設定其通訊地址，不同系列儀表的通訊接線端子號碼不同，通訊連接應使用帶有銅網的屏蔽雙絞線，線徑不小于 0.5mm 。布線時應使通訊線遠離強電電纜或其它強電場環境，推薦采用 T 型網絡連接方式，不建議采用星型或其它連接方式。

2、電能脈沖輸出

3 、開關量輸入 PCD194Z提供4路開關量輸入功能，采用干接點電阻開關信號輸入方式，儀表內部配備 +12V 的工作電源無須外部供電。當外部接通的時候，經過儀表開關輸入模塊 DI 采集其為接通信息，顯示為1；當外部斷開的時候經過儀表開關輸入模塊 DI 采集其為斷開信息，顯示為0。開關輸入模塊不僅能夠采集和顯示本地的開關信息，同時可以通過儀表數字接口 RS485 內部的 DIO 口寄存器實現遠程傳送功能，即“ 遙信 ”功能。開關輸入電氣特性： Ri<500Ω 接通； Ri>100kΩ 斷開。 2 ）儀表鍵盤可直接接通或者關閉開關量輸出，即本地控制功能。 3 ）遠程計算機終端可以通過儀表的數字接口，寫入 DIO 寄存器值就可以對儀表的開關輸出進行控制，即：遠程控制的 “ 遙控 ” 。

4 、模擬量輸出 PD194-CD194Z 提供 4 路模擬量的變送輸出功能，可任意選擇 26 個測量電量參數中 4 個電量，通過儀表本身的 4 個模擬量（ 0～20mA 或 4～20mA ）接口來完成其相關的模擬量的變送輸出功能，其數量對應關系可任意設置。例如：儀表在預設置中選擇了 UA ： 0～100V 對應 0～20mA ； IA ： 0～5V 對應 0～20mA ； P ： 0～1500W 對應 4～20mA ； Q ： 0～1500var 對應 4～20mA 。電氣參數：精度等級 0.5% 、負載電阻 Ri<500Ω ，過量限電流 24mA （幅度 DC 12V ）。
