一、概述 PCD194E－系列產品是一種具有可編程測量、顯示、數字通訊和電能脈沖變送輸出等功能的多功能智能電表,能夠完成電量測量、電能計量、數據顯示、采集及傳輸，可廣泛應用變電站自動化、配電自動化、智能建筑、企業內部電能測量、管理、考核。測量精度為0.5級，實現LED現場顯示和遠程RS-485數字接口通訊、采用MODBUS通訊協議。

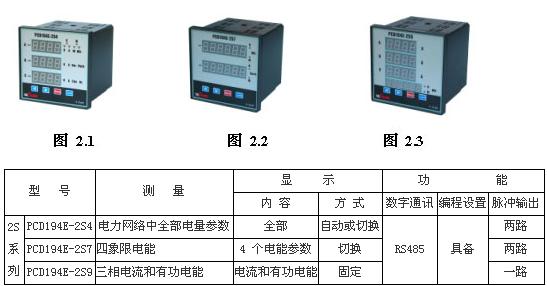

二、 規格型號

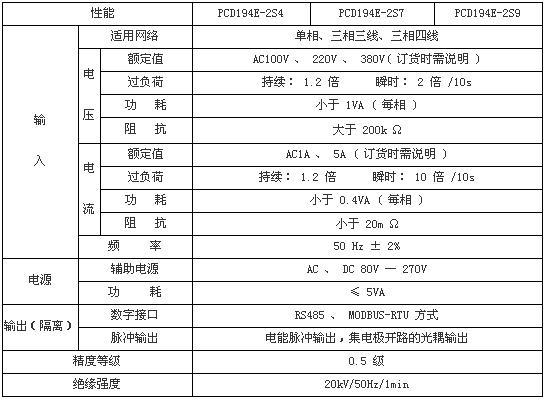

三、 性能指標

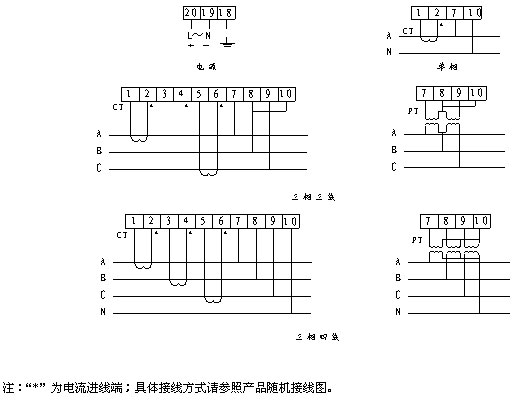

四、安裝方式和接線 • 安裝方式：屏裝 • 安裝尺寸 面框尺寸（ mm ） :120×120 開孔尺寸（ mm ）： 111×111 • 接線方式 3.1 輸入部分

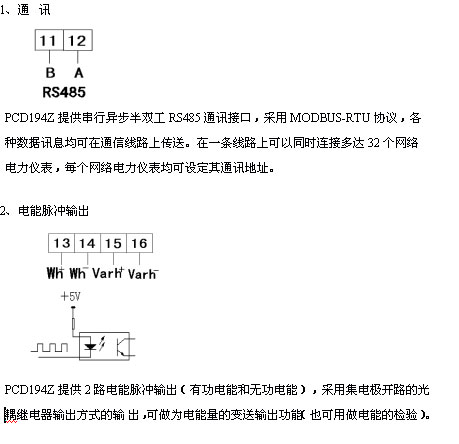

3.2 輸出部分

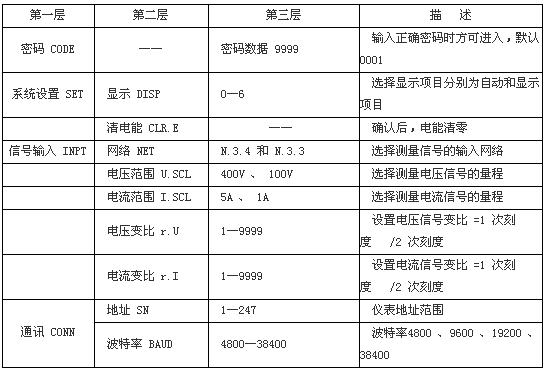

五、使用指南 　　

1 、功能 　　　　

■ 顯示電量的切換或循環（此功能2S4具備） 　　　　

■ 輸入信號選擇（廠家設置，用戶不得隨意修改） 　　　　

■ 顯示亮度調整 　　　　

■ 輸入變比設置（電壓變比、電流變比） 　　　　

■ 電能清除歸零 　　　　

■ 儀表通訊地址、波特率等設置（4800/9600） 　　　　

■ 輸入網絡設置 　　

2、鍵盤說明 　　　　

■ “→”、“←” 菜單級間移動（或數字量增減） 　　　　

■ “Menu” 返回上一級菜單、或系統進入菜單 　　　　

■ “回車” 進入下一級菜單或選擇后的確定 　　

3 、字符說明

4 、測量顯示 （1）PCD194E系列電力儀表的電量參數顯示是PT,CT的一次測量的電量參數的實際值（即：電壓＝電壓變比PT╳輸入電壓值，電流＝電流變比CT╳輸入電流值，顯示功率＝功率值╳電壓變比╳電流變比）。 （2）PCD194E-2S4 能測量三相電壓、三相電流、有功功率、無功功率、頻率、功率因數、有功電能（吸收）和無功電能（感性），通過切換方式和三排四位 LED以及指示燈來顯示上述電量參數，即：在顯示情況下，通過“ ”、“ ”鍵 可切換顯示電壓（此時第一個顯示指示燈亮）第一排，第二排，第三排 LED顯示的內容分別代表 U A ,U B ,U C 或 U AB ,U BC ,U CA 的讀數，其單位 V 。指示燈 K 或 M 亮表示 K V或 M V；顯示電流（此時第二個顯示指示燈亮）第一排，第二排，第三排LED顯示的內容分別代表IA,IB,IC的讀數。其單位為A。指示燈K或M亮表示KA及MA；顯示功率（此時第三個顯示指示燈亮）第一排，第二排，第三排LED顯示的內容分別代表P,Q,COSФ,其單位為 W 、 Var 。指示燈 K 或 M 亮表示 Kw,KVar 或 Mw,Mvar ；電能、頻率（此時第四個指示燈亮），其中電能顯示采用兩次實現，先用第一排和第二排 LED組合顯示方式（如第一排顯示278.1，第二排顯示5995，則表示電能為278.15995），第三排顯示單位 （ Wh/varh ） 有功電度或無功電度通過切換開關轉換，指示燈 K 或 M 亮表示 Kwh 、 KVarh 或 Mwh 、 Mvarh 。頻率的顯示方式為第一排顯示為頻率實測值，第二排顯示提示字符 Hz。 （3）PCD194E-2S7能測試四象線電能：有功電能（吸收和釋放），無功電能（感性和容性），采用二排6位數碼管分別顯示一次測的有功電能和無功電能，單位大小用指示燈K,M來表示。 （4）PCD194E-2S9能測量三個電流和一個有功電能，顯示采用三排4位數碼管分別顯示三相電流一次測量值，及一排6位數碼管顯示一次測量的有功電能，單位大小用指示燈 K,M 來指示。
