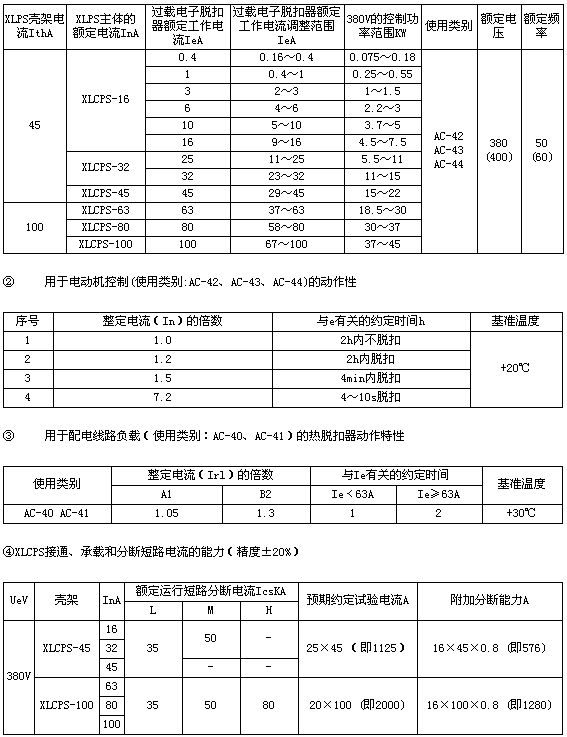

產品概述 　　 CPS是英文Control and Protective Switching Device的縮寫,代表控制與保護開關電器。它是低壓電器中的新型產品。符合標準IEC47-6-2《低壓開關設備和控制設備 第6部分-多功能電器第2節控制與保護開關電器》。 控制保護開關第一代產品體積比較大，保護采用的雙金屬片技術。第二代產品的盡管解決了體積大的問題。但保護技術沒有什么大的突破；一直到上世紀九十年代中期，才出現了以微電子為保護技術的第三代產品。本公司研制開發的XLCPS系列控制保護開關就是以此技術為基礎，并在此基礎上通過應用新的微電子技術，使控制保護開關技術得到了新的發展。 適用領域 　　由于XLCPS具有控制與保護功能集成化，模塊化結構，體積小，對環境污染的防護等級高，分?jǐn)喽搪冯娏髂芰Ω?，飛孤小、電壽命長、連續運行性和可靠性高，安裝使用及維修操作方便等一系列優點，特別適用于現代化建筑中的泵、風機、空調、消防、照明等電控系統。冶金、煤礦、鋼鐵、石化、港口、船舶、鐵路等領域的電動機控制與保護。電動機控制中心（MCC）尤其是智能化電控系統或要求高分?jǐn)嗄芰Φ腗CC（如果要求Ics達到80KA的配電控制系統）。工廠或車間的單電機控制與保護。 用途 　　XLCPS主要用于交流50Hz（60Hz）、額定電壓到660V、電流自0.16A至100A的電力系統中接通、承載和分?jǐn)嗾l件下包括規定的過載條件下的電流，且能夠接通、承載并分?jǐn)嘁?guī)定的非常條件下的電流（如短路電流）。 功能 　　XLCPS采用模塊化的單一產品結構型式,集成了斷路器（熔斷器）、接觸器、過載（或過流）保護器、欠電壓、缺相保護器等電器元件的綜合功能，根據需要選配功能模塊或附件，即可實現對各類電動機負載、配電負載的控制與保護。 XLCPS保護曲線圖 過載、短路保護形式 　　1、 短路瞬時保護（保護電流與開關殼架等級有關，其整家電流為16Ith±20%）、動作時間﹤2ms 　　2、 短路短延時過流、大過載保護（面板上可調6～12Ie、3～6Ie）（﹤1s） 　　3、 過載長延時保護（面板可調、見XLCPS主要參數表） 　　4、 缺相保護功能：冷態≤1.0Ie不動作、1.5Ie 小于30S動作、6Ie小于3S動作、熱態情況下1.5Ie小于15S、6Ie＜2S ① XLCPS主要技術參數
