性能特點
    LA39-G 系列按鈕是本公司自主開發，有獨立知識產權的最新產品。該系列產品集同類產品的優點，同時彌補了其他產品的不足，設計精巧、規格齊全、安裝方便、外觀美觀、動作可靠是該系列產品的最大優點。

結構特點
    LA39-G 系列按鈕，是采用國際上流行的模塊化組合方式結構，主要由操作頭部及觸點模塊二大部分組成。頭部設計線條流暢、尺寸超薄，有多種外觀風格，防護等級達IP65，使控制面板的精美程度有了大幅度的提升。

觸點性能
    LA39-G 系列按鈕的觸點模塊，采用本公司的特有技術專長，設計成雙斷點快動型結構，大大提高了接觸可靠性和電氣分?jǐn)嗄芰ΑＳ|點采用鍍金工藝，使其在低電壓、微電流的條件下能可靠工作。一個模塊可提供一對獨立的常開和常閉觸點，一個按鈕最多可裝三個觸點模塊（3 對常開觸點＋3 對常閉觸點）。

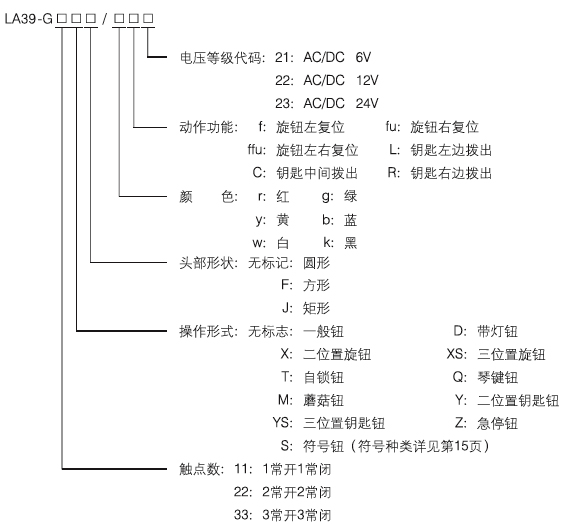

型號說明

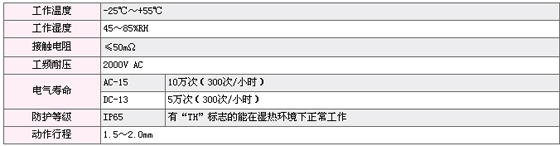

基本技術參數


觸點最大容量

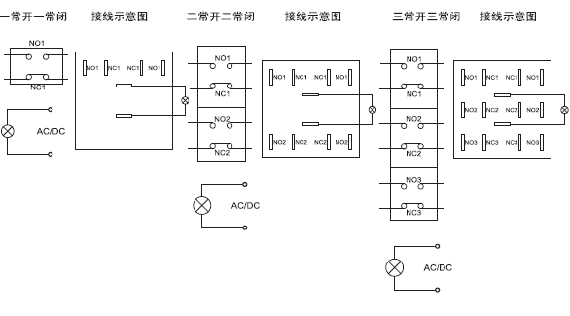

觸點形式及接線示意圖

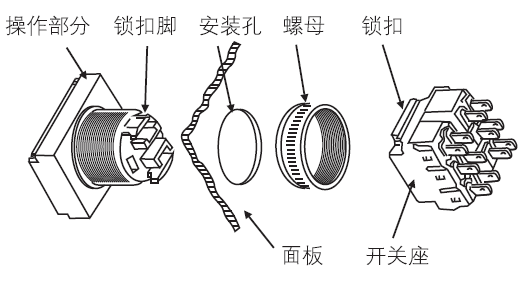

安裝方法
    安裝順序?yàn)椋簩⒉僮鞑糠执┻^面板孔，擰緊螺母后固定，然后將開關座的鎖扣與操作部分的鎖扣腳位置，壓入成一體，拆卸開關座時，將開關座鎖扣壓向內側就可拆卸.


安裝開孔尺寸


注意事項
1．具有焊接和插撥式兩種接線方式，如采用插撥式接線，建議使用國際通用插頭（2.8 X 0.5mm ）連接，并套上護套
2．如需焊接接線：A. 手工焊 25W, 3 秒以內。
                 B. 自動焊 240 ℃, 3 秒以內。
    焊好后一分鐘之內不施加外力，然后套上護套，請勿使用熔劑助焊，避免溶劑滲入開關內部，造成產品損害。
3. 按鈕應用手操作，嚴禁用其它器具替代操作！
