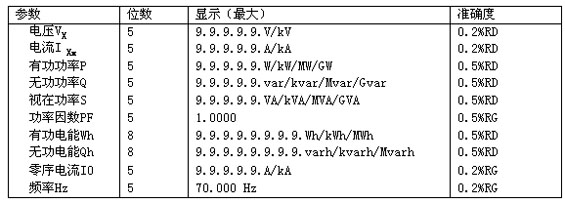

產品特點: 2100智能電力測控儀（以下簡稱：2100）是一種具有可編程功能、遙測、遙信、遙控、自動控制、電能累加、實時時鐘、LCD顯示、數字通訊等功能為一體的智能三相綜合電力測控儀表，它集數字化、智能化、網絡化于一身，使測量過程及數據分析處理實現自動化，減少人為失誤，能夠全面替代電量變送器、電度表、數顯儀表、數據采集器、記錄分析儀等儀器，是組成電氣自動化系統的理想產品。其結構緊湊、電路先進、功能強大，是對傳統儀表的革命性設計。 2100可廣泛應用于電力、郵電、石油、煤炭、冶金、鐵道、市政、智能大廈等行業、部門的電氣裝置、自動控制以及調度系統。 一. 功能和特點 測量功能多，精度高 2100功能強大，它集合了電量變送器、數字式電度表、數顯表、數據采集器、記錄分析儀、RTU等儀器的部分或全部功能。測量功能包括：一條三相四線回路或其它任何線制的全部相/線電壓（V）、電流（I）、功率（P、Q、S）、電能（Wh、Qh）、功率因數（COS），頻率（F）及零序電流（I0）等。 作為顯示儀表使用時可以代替：三相電流表、三相電壓表、三相視在功率表、三相有功功率表、三相無功功率表、三相功率因數表、三相有功電能表、三相無功電能表、頻率表、零序電流表等。 在自動化系統中用作數據采集時可以代替：三相電流變送器、三相電壓變送器、三相視在功率變送器、三相有功功率變送器、三相無功功率變送器、三相功率因數變送器、頻率變送器、零序電流變送器等以及數據采集模塊、RTU等。 作為電能計量儀表時可以代替：三相有功電能表、三相無功電能表等。 儀表采用高精度高穩定的模數（A/D）轉換器件，功率、電度精度可達0.5級，其它參數可達0.2級。 三遙與自動控制 2100具有六路（空結點）遙信輸入，三路繼電器（每路均為常開和常閉雙觸點）遙控輸出，加上遙測及通訊功能組成完備的三遙功能。三路繼電器還可由用戶設定為自動出口控制，如過流、欠壓、斷相等條件下出口繼電器動作等。 中、英文顯示 2100采用LCD大屏幕液晶顯示，中、英文兩套界面可轉換，非常適合中國國情。顯示器采用人的眼睛感覺比較自然舒適的藍背光，體現了人文關懷的理念。同時可顯示多達4個參數，并能通過手動或自動設定，按順序讀出超過30個參數。 標準規約、輕松組網 2100為了滿足未來測量儀表的環境，配有RS-485和RS-232C串行口，允許連接開放式結構的局域網絡。 應用Modbus （RTU和ASCII兩種模式） 通訊規約，通過在PC機或數據采集系統上運行的軟件，能提供一個對于工廠、電廠、工業或建筑物的服務的簡單、實用的電量管理方案。 自動穩零 具有自動校準零點，克服零點隨時間和溫度的漂移。實現所有參數的零點免調，提高了儀表的整體測量精度，提高了系統的整體穩定性，簡化了校準流程。 極寬的動態輸入范圍 2100采用量程自動切換技術，提供5～120V/600V的電壓輸入量程，0～1A/5A電流輸入量程，能自動適用于各種測量系統，無需任何硬件和軟件的調整。 內部實時時鐘（RTC） 2100提供內部的RTC（實時時鐘），精確記錄系統時間。 可編程狀態設定 2100允許用戶對其工作狀態“測量系統選擇”、“CT、PT變比”、“顯示內容”、 “通訊”、“時鐘”、“電能累加復位”、“繼電器自動控制出口條件”等進行更改設定。 記憶 2100在電源掉電時，能夠記憶所有的當前工作狀態或設定值、電能累加數值、時間、PT變比、CT變比。 多種接線方式 適用于多種接線方式：三相四線、三相四線平衡負載、三相三線、三相三線平衡負載、一相二線和一相三線。 數字化整定 所有參數均采用數字化校準，在專用校準調試軟件控制下自動進行，減少了人為因素帶來的偏差。摒棄了常規采用電位器的模擬調整方法，簡化了硬件電路，提高了整機的可靠性和穩定性。 故障自動診斷 具有故障自動判斷功能，并將結果顯示在屏幕上或通過串行口輸出。 抗電磁干擾能力強 完善的電磁兼容性設計，具有極強的抗電磁干擾能力，符合IEC61000-4標準，適合在強電磁干擾的復雜環境中使用。 安裝方便 2100強大的功能使系統現場安裝、布線的復雜程度和材料的綜合成本降低了。 采用盤面安裝方式，外形尺寸符合馬賽克屏開孔標準（開孔尺寸為175×125㎜），便于安裝。 二. 主要技術指標 1、 準確度、顯示位數及模式
