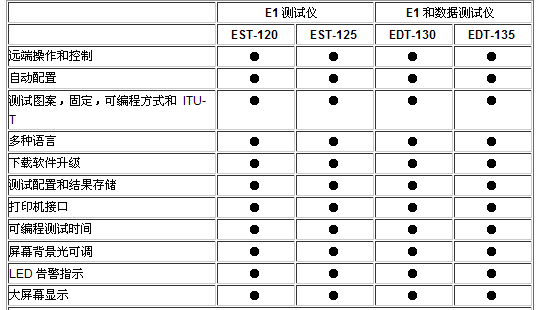

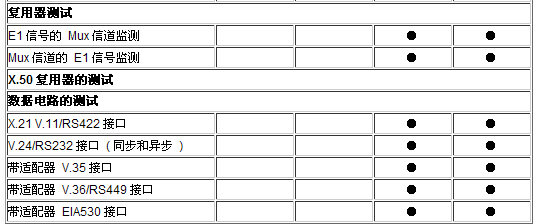

產品概述: 1.產品簡介: 安科特納 （Acterna）2M 和數據測試儀因其高度的可擴展性和升級性給數字網絡的安裝，調試和維護提供了極大的方便。 E 系列儀表可以對眾多的數字設備進行成幀和非成幀的測試，確保了技術人員的快捷和高效的工作。 E 系列儀表結構緊湊，結實而輕便，是工程現場測試的首選。它可以通過軟件升級獲得其他重要測試功能，包括脈沖波形分析，抖動和幀中繼測試，所有新增功能都可以在現有的硬件和接口上實現，無需更改安裝新的硬件。 E 系列儀表包括 EST-120 ， EST-125 ， EDT-130 和 EDT-135 。其中 EST-120 ， EST-125 是為 E1 PCM 電路的調試，維護和故障查找設計的多用途的現場測試儀表。它們能執行許多測試，包括成幀 / 非成幀的業務的監視，成幀和非成幀的端對端測試。信道信令的監視，環回時延的測試和 BERT 。而 EDT-130 和 EDT-135 的功能與 EST 系列儀表在 E1 電路的測試上，功能一樣。所不同是 EDT 系列儀表增加了數據電路和復用器的測試。 2.產品功能特點: 提供靈活的軟件升級能力，能通過升級進行幀中繼， GSM ，和復用系統 （X. 50 ， HCM ， V.110） 測試 自動配置的功能和大而清晰的屏幕顯示，使用戶可以直觀地評估電路的情況 對 E1 平衡和非平衡電路進行物理層的完整測試，包括 BERT,VF ，環回時延 提供基于 ITU—T 建議的 G.821,G.826 ， M.2100 服務質量測試 通過獲得專利的 Gelbricht 同步方法，準確區分 QoS 測試過程中出現的比特錯誤 支持遠端操作 （DTM-32） 和遠端控制。 以下是 Acterna E1 和數據測試儀表的部分重要特點和功能： EDT-135 的設計是以用戶為本。它小巧輕便，便于攜帶和手持，大屏幕并帶有背景光，適用于任何測試環境。 快速確定錯誤 : 當沒有任何錯誤出現時，測試結果由一個簡明清晰的圖像化大 OK 表示。標準而全面的錯誤和告警 LED 狀態燈指示問題所在，即使是遠端的問題。而且，正如你所期望的，所有結果的都能被存儲和打印，以備進一步的分析，這一切，僅僅通過在根據人體學設計的鍵盤上按一個鍵就能完成。 3.自動配置 : 自動配置性能大大簡化了儀表的設置。只需按二下鍵就可以啟動對成幀或未成幀業務量的測試。對于成幀信號，此儀表可以確定成幀類型、時隙、分配以及測試碼型類型。 Gelbricht 同步 有的 Gelbricht 同步方式使得在誤碼測試時，測試碼型同步更準確，即使在快速突發的誤碼情況下。同時，它能更好的區分比特滑碼和比特誤碼。 4.結果存貯與打印 : EST/EDT 儀表具有 8 個測試存貯區用于存貯測試結果，以便隨時調用測試結果或以后進行打印。儀表可與串口打印機連接打印結果，或通過串并轉換電纜與并口打印機相連。另外，儀表可用 RS232 線與電腦連接，直接將結果打印到電腦上存儲。 遠端操作 儀表可通過 DTM-32 來實現遠端操作。用戶可以在電腦上看到與儀表一樣的面板，基于 Windows 設計的界面使用戶得心應手。 可編程定時器 儀表可設定測試開始時間和測試持續時間。 5.電池 / 電源操作: 儀表使用可充電電池，電池使用時間為 8-10 小時。長時間的測試可以接交流電器。 6.軟件選件下載 : 通過下載一系列軟件選件， E 系列儀表的測試能力可以大大擴展。 基于應用的靈活配置 儀表有一系列的基于不同應用的配置包。這些包包括了不同的測試軟件和附件。一旦用戶需要更多的測試應用，可以很方便地將 EST 儀表升級成 EDT-135 。 7.附件: 配置 ELM-2 附件的儀表可以連接到帶危險電壓的 2M 線路上。它去除直流電壓，得到電壓信號而且測試和顯示出信號電平。 EST-125 是為 E1 PCM 電路的調試，維護和故障查找設計的多用途的現場測試儀表。它們能執行許多測試，包括成幀 / 非成幀的業務的監視，成幀和非成幀的端對端測試。信道信令的監視，環回時延的測試和 BERT 。 8.技術指標: 接口 G.703 X.21/V.11 V.24/RS232 V.35（ 帶適配器 ） V.36/RS449 帶適配器 EIA530 帶適配器 物理連接 3 針的 CF 接頭 （120 歐姆平衡式 ） BNC 接頭 （75 歐姆非平衡式接頭 ） 15 針接頭 25 針接頭 G.703 測試模式 RX 模式 成幀： PCM30 ， PCM30CRC ， PCM31 ， PCM31CRC ，或未成幀 G.703 數字線路編碼： HBD3 ， AMI ，同向 V.11 分插： n×64 kbps, m×64 kbps RX/TX 作為 RX 附加上： 測試碼型發生 n×64 kbps, m×64 kbps V.11 分路 / 插入： 分路或插入 n 和 m×64 kbps 分路和插入 n×64 kbps 僅對于 EST-125 ： V.11 分插： 9.功能列表
