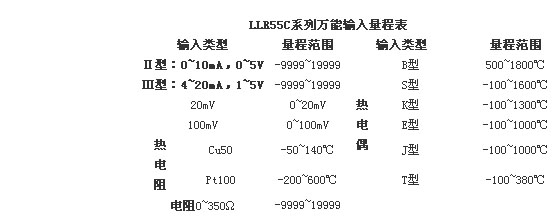

一、使用需知 LLR55C系列儀表在出廠前經過嚴格的檢驗，請用戶在收到儀表后，檢查外觀、合格證及備件。在包裝箱內附有備件清單。在使用前，請仔細閱讀本說明書。 [注] 1. 液晶屏有一定的視角。建議用戶將儀表安裝在人的正常平視范圍（1.4米～1.8米）之內。過低或過高安裝，效果不好。2．液晶屏的對比度受溫度的影響會發生改變。在不同的溫度條件下或液晶屏的對比度過濃或過淡時，用戶可以通過表頭后部的電位器調節。調節時人眼平視液晶屏，并上下左右觀察，使對比度適中，視角在正常的觀察范圍內。 二、概述 隨著微電子技術、計算機技術和通信技術的飛速發展，在工業上使用的顯示記錄控制儀表的技術更新越來越快，舊的控制室儀表不斷被新的、性能更可靠、功能更強大、使用更方便的控制室儀表取代。在廣泛應用的化工、煉油、冶金、制藥、造紙、建材等各行業中，隨著企業規模的擴大、自動化程度的提高，對控制室儀表也提出了更高的要求。在征求廣大用戶的各種需求的基礎上，我公司經過近兩年的連續開發和生產，已經成功推出LLR55C系列儀表，能夠滿足各類用戶的各種不同使用場合的需求。LLR55C系列儀表具有日常維護工作量小、運行費用低、可靠性好、應用靈活等與現代自動控制相適應的特點。 LLR55C系列儀表的推出，比目前市場上的國產自動控制儀表的性能有了極大地提高，甚至與國外同類產品相比也毫不遜色。在這本《使用說明》里，我們將主要介紹LLR55C彩色無紙記錄儀。 三、功能特點 LLR55C彩色無紙記錄儀顯示信息量大、操作簡單、界面友好，下面是LLR55C彩色無紙記錄儀的主要功能特點： ◆ 無筆、無紙記錄，日常維護工作量非常小，運行費用低； ◆ 采用進口5.7英寸320＊240高點陣、彩色液晶屏，分辨率高、畫面清晰； ◆ 采用高速、高性能微處理器，可以同時實現對8路信號的檢測、記錄、顯示和報警； ◆　 采用大容量的FLASH閃存芯片存貯歷史數據，掉電永不丟失數據；根據記錄間隔的不同，可存儲36個小時至365天的數據； ◆ 全隔離萬能輸入，可同時輸入多種信號，無需更換模塊，通過軟件組態即可。 （1） 標準Ⅱ型、Ⅲ型電流、電壓信號：0～10ｍＡDC，0～5ＶDC，1～5ＶDC，4～20ｍＡDC； （2） 熱電偶：包括常用的Ｂ、E、Ｊ、Ｋ、S、Ｔ等六種型號； （3） 熱電阻：包括Pt100、Cu50等兩種型號； （4） 毫伏信號：0～20mV，0～100mV； （5） 電阻信號：0～350Ω； （6） 還可根據用戶要求定制各種特殊信號輸入模塊； ◆ 顯示工程量數據的數值范圍更寬，可顯示5位數值：-9999～19999； ◆ 可以組態、顯示工程位號，工程單位，流量累積； ◆ 具有閃光報警顯示，同時指示各路通道的下下限、下限、上限、上上限報警； ◆　 顯示精度高：數字、曲線及棒圖顯示基本誤差為±0.2%FS ； ◆ 具有無線通訊接口和標準串行通訊接口： RS485和 RS232C； ◆ 可以外接微型打印機，滿足用戶現場打印的需要； ◆ 具有歷史數據備份和轉存功能，可選CF存儲卡或USB存儲棒轉存歷史記錄； ◆ 采用標準開放的Modbus通訊協議，提供OPC Server，除本公司的PG2000上位機管理軟件外，本儀表還支持iFIX、組態王、MCGS等流行專業組態軟件； ◆ 采用新型開關電源，能在交流電源85VAC～265VAC范圍內正常工作； ◆ 提供變送器+24VDC供電電源，簡化了系統，節約了費用； ◆ 儀表時鐘和定時抄表功能方便了企業計量管理； ◆ 抽屜式儀表結構，方便用戶維護檢修；金屬外殼，允許在惡劣的環境下使用。 四、主要技術指標 顯示器： 進口5.7英寸彩色圖形液晶顯示器，320＊240分辨率，CCFL背光。 基本誤差：0.2%F.S 輸入規格：全隔離萬能輸入： 1～8通道信號輸入，通道間全隔離，隔離電壓大于400V。 輸入阻抗： 電流：250Ω，電壓>1MΩ；熱電阻：要求三線電阻平衡，引線電阻<10Ω。 電 壓：（0-5）V、（1-5）V、mV信號 電 流：（0-10）mA、（4-20）mA 熱電阻： Pt100、Cu50 熱電偶：B、S、K、E、T、J 輸出規格：傳感器配電：24VDC； 八路可組態繼電器觸點輸出，觸點容量為3A、250VAC（阻性負載） 報警輸出：上上限、上限、下限、下下限。 累積范圍： 0～99999999 通訊、打印： 通訊接口：RS232C或RS485 波特率：1200、2400、9600、57600 打印接口：RS232C直接連接微型打印機 記錄時間： 記錄間隔：1、2、5、10、15、30、60、120、240秒可選。 記錄長度：八筆記錄，36小時/筆 （記錄間隔1秒）～365天/筆（記錄間隔4分）。記錄間隔可根據對象的不同而不同：對于變化緩慢的信號如溫度，其記錄間隔可取得大些，如 30 秒；而對于變化比較快的信號如流量，其記錄間隔可取 1～4 秒；其他如壓力、液位信號，其記錄間隔可取8秒。 數據備份和轉存：128M USB存儲器（ 可以備份26臺儀表的歷史數據） 熱電偶冷端補償誤差：±1℃ 斷電保護時間： 內置FLASH存儲器保護參數和歷史數據，斷電后可永久保存。集成硬件時鐘，掉電后也能準確運行。 供電電源： 開關電源 85VAC-265VAC，50Hz±5% 環境溫度： 0-50℃ 環境濕度： 0-85%RH 外形尺寸：144mm×144mm 開孔尺寸：137+1mm×137+1mm LRR55C彩色無紙記錄儀型譜表
