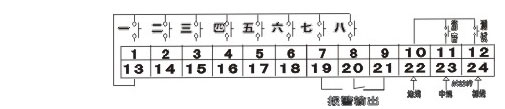

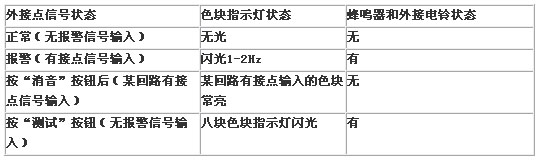

一、概述 我公司生產的SLRS系列閃光報警器是采用單片機芯片設計制造的，配以高亮度LED發光管，具有結構簡單、性能可靠、使用方便、使用壽命長、功耗低，體積小等優點。 本儀表一般裝置在自動控制系統的儀表盤上，與各種電接點式報警裝置或控制、監測的儀表配套使用，當生產過程中的某一關鍵工藝點超過（或低于）某一給定值時，即會產生聲光報警，引起操作人員的注意，以便及時調整、排除故障，以免造成生產事故。它廣泛地使用于化工、石油、電力、冶金、輕工等工礦企業。 本儀表共有八個報警回路，每路可以監視一個控制點，控制點可是常閉或者常開接點，本儀表面板上的試驗和消音兩個按鍵與儀表后面的引出端子是等效的，輸出端子可引到操作臺上獨用或多臺并用，使用方便靈活。 SLRS系列有兩個型號01和02型，02型與01型相比，02型每個回路具有兩路閃光信號燈，除了一路集中在儀表面板上外，另一路通過反面的輸出（指示燈由用戶自備），用戶可任意安裝到現場或其它模擬盤上。 二、技術指標 電源電壓：220VAC 50HZ 閃光頻率：1-2HZ/S 輸入接點：電接點（不應有外加輸入的電功率） 輸出接點：220V 2A 接觸接點與報警之間最大線路電阻不超過50歐姆 環境溫度：0-50℃ 功 耗：小于5W 開孔尺寸：152X76mm 外形尺寸：160X80X120 三、工作原理 SLRS系列閃光報警器的原理時：報警單元的作用是新的報警產生后，該單元立即輸出一個聲音報警信號，接通電鈴發聲，消音信號加入儲存單元使報警的聲音消除，而不影響燈光繼續指示報警點的狀態。閃光單元受振蕩單元的脈沖控制，用于初始報警的報警點，指示燈作強調性的閃光。 四、使用操作 本儀表每個回路都采用芯片程序設計的邏輯電路，完成閃光指示，接點的輸出、試驗、消音等各種功能，發揮了芯片集成電路的體積小，低功耗、功能強等優點，使儀表的結構煥然一新。 1、 接線說明： 1、2、3、4、5、6、7、8腳依次為第一、二、……八路與此13腳的接點輸入端，10、11、12腳的消音和測試點與儀表前面板上的測試和消音是等效的，19、20 、21腳為報警輸出接點，22、23、24腳分別為AC220V電源的地線、中線、相線。 2、 測試與消音按鈕 面板上的“測試”按鈕用于及時檢查儀表本身性能狀態的，如果八路接點都沒有閉合時，當按下“測試”按鈕時，儀表面板上的八路色塊指示燈應同時閃爍，機內蜂鳴器和外接的電鈴應報警，但是如果某回路接點處于閉合狀態，則該回路色塊不亮，且其它回路色塊常亮，機內蜂鳴器和外接的電鈴應報警，此時按下“消音”按鈕后，機內蜂鳴器和外接的電鈴應停止報警。 3、報警器工作狀態表：
