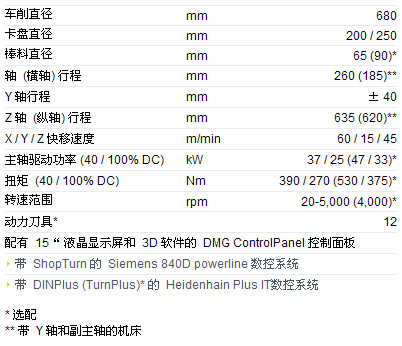

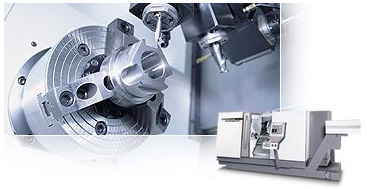

工藝和性能完善，產量至少提高10%：這就是新CNC通用車床CTX 420 linear所能提供的。產量增加是因為其具有X軸線性驅動馬達，快速回轉刀塔，快速尾架，絕對路徑測量系統和帶有3D軟件ShopTurn的840D powerline控制。位于這臺新機床的核心部件是在X軸上的高動態特性的直線電機。它快速移動的速度為每分鐘60米和1,5G的加速度，將非切削時間縮短到最短，生產效率增長到最大。一個集成的電主軸，一個快速變換轉塔和新開發的尾座，通過CTX 420 linear機床證明了技術的先進程度。帶有ShopTurn用戶接口的新型西門子840D powerline，Intel Pentium處理器和Window®操作系統使CNC和PLC效能提高100%以上。新開發的CTX linear機床有幾個針對生產的擴展選項。一種型號的機床帶一個12位的固定刀具裝置和尾座，另一種型號的機床帶12個動力刀具位以及一個帶Y軸的機型，全部機床均可選配付主軸，動力刀具和Y軸。通常，用戶可以通過綜合選項工具框來配置他自己的車床。 技術數據和特點： • 價格不變，產量增加10% • 由X軸線性驅動獲得的最高動態響應 • 帶有ShopTurn 的西門子 840D powerline =最容易的3維模擬交互編程方案 • 采用同步技術的集成主軸電機 =在1秒鐘內從0至5000U/min • 快速回轉伺服刀塔 =最短停機時間 • 大功率動力刀具 帶 ShopTurn 的 Siemens 840D powerline 數控系統 高動態性能和高精度確保了生產和模具制造的最佳結果。各種功能的組合運用，如晃動監控，速度和加速度預控，計劃和刀具定位最大限度地利用了高新科技，以適應在生產加工中對速度、精度和表面質量不斷變化的要求。ShopTurn 的自我解釋型操作指南使編程和簡單操作無需了解 DIN 知識。生產效率各方面都得以很大提高，包括編程、操作和加工 — 來自于SIEMENS 先進數控技術的支持。 要點 • 3D 圖形 / 3D 實時仿真 • 對所有驅動進行信號診斷 • 標配新版本 ShopTurn 和 • 新型可視化屏幕設計 • 15" 液晶顯示屏 您所獲益 • 簡單的可視化編程 • 用于快速裝備的操作員圖像 • 用于快速數據交換的以太網接口 • 快速高效的運行時間 • 用于簡便安全安裝的整合安全技術，帶免費防護封套 帶 DINPlus （TurnPlus）＊ 的 Heidenhain Plus IT數控系統 HEIDENHAIN 為所有的銑削和車削提供控制解決方案。HEIDENHAIN 公司數控技術是其與 DECKEL MAHO 和　GILDEMEISTER 公司緊密合作和常年經驗積累的結果，包括了機床最適合的系統技術和面向實踐的操作編程技術。加工循環周期短，可控制 5 軸聯動的高精度運動控制，操作界面反應快以及采用 Windows™ 系統的自由的處理器系統 （選配） 使其在所有領域都表現出強勁的性能。豐富的功能及在速度、精度和表面質量方面的驚人的優勢，加之專門的 5 軸循環技術，使 HEIDENHAIN 成為模具制造的專家。 要點 • 車銑同時控制 • 帶對話框和 3D 圖形框的全程 DIN 支持 相關資料下載，請點擊德馬吉 CTX CTX 320 / 420 / 520 / 620 linear數控車床 。
