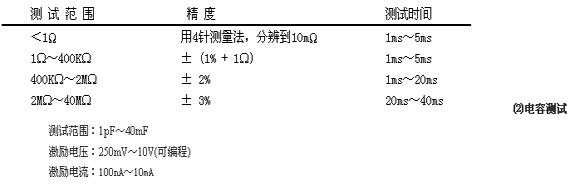

測試主機： 1臺 開 關 板： 5塊（CMOS開關板） 主控電腦： 1臺 氣動夾具： 1套 票據打印機：1臺 安裝盤： 1張 測試電纜： 1.2米34芯扁平電纜10根 二 測試點數 標 準： 320 最 大： 2496 通道板：以64點增設（或128點） 三 技術參數 1、開路/短路測試 測試方法：分組掃描 編程方法：自動學習 測試閥值： 5Ω～80Ω 測試電流 ： ≤10mA 測試速度： 1024點＜1s （全開路或電纜短路 ） 2、元器件測試 測試電壓：±10V之間連續可調（CMOS開關板為－10V～＋5V） 測試電流：0.1uA～100mA可編程（CMOS開關板為0.1uA～20mA） 測試速度：平均10ms/步 ⑴電阻測試 測 試 范 圍：0.1W～40MW 激 勵 電 壓: 0～5V（可 編 程） 激 勵 電 流：100nA～10mA 3、自動隔離測試 隔離方法：自動/人工設置 隔離點數：最多8點/步 隔離電流：0～100mA，CMOS開關板為10mA 4、測試夾具（氣壓型） 探針接觸情況自動檢查能力；有無被測板檢查；光電保護功能；市場各ICT機型治具（針床）、程序均兼容；針床嵌入式結構及普通結構可定制。 最大可測面積：500 mm×390mm 標 準 行 程： 150mm（可定制） 最 大 壓 力： 3925N（0.5Mpa） 5、系統配置 軟件系統：中文Win98操作系統 計算機： 市場主流機型 6、工作環境 電源電壓：AC 220（1±10％）V 電源頻率：50（1±5％）Hz 接地： 靜電接地 溫度： 10℃～30℃（符合GB /T 6587.2－1986中I組條件要求） 濕度： ＜75％RH（符合GB/T 6587.3－1986中I組條件要求） 氣壓： 0.4MPa～0.6MPa 功耗： 600VA 安裝空間： L×W×H=1000mm×800mm×1500mm 安全要求：產品的安全要求符合GB4793.1－1995的規定 四 特點 自動程式學習，自動選擇參數 超高速測試，滿足各種線體需要 分組塊測試模式，成倍提高工作效率，節約投資 采用四針八線測試技術，排除引線電阻及探針接觸電阻使微電阻測試穩定 電容極性測試技術，可測試電容極性 多管腳器件測量方式，專測多管腳器件 每步高達8針隔離，對元器件隔離測試 便捷的系統擴展結構，可隨時升級，適應需求 完善的自檢功能，保障工作前永久良好狀態 探針接觸不良自動提示 數據自動存盤備份，保障數據無丟失 可測IC（集成電路）插錯、插反，管腳開路等故障 自動消除分布電容、接觸電阻 數字、圖表、曲線等豐富的統計功能，提供改進工藝和質量管理的最可靠數據 全自動放電功能 靈敏的電壓感應技術，可測IC引腳漏焊開路、接插件、小電容極性 三極管β測試等技術的使用，可對元器件進行一致性檢測 極高的測試覆蓋率和分辨率，可測光電耦合器、電位器、接插件、晶振等器件 波形顯示的配合調程，測量值更加精確合理 可測48V內穩壓二極管（選件） 無需外接電路即可系統自校準 高達5MHz信號源頻率 可測頻率高達50MHz（選件） 軟件濾波器的使用，使測試穩定性極好！
