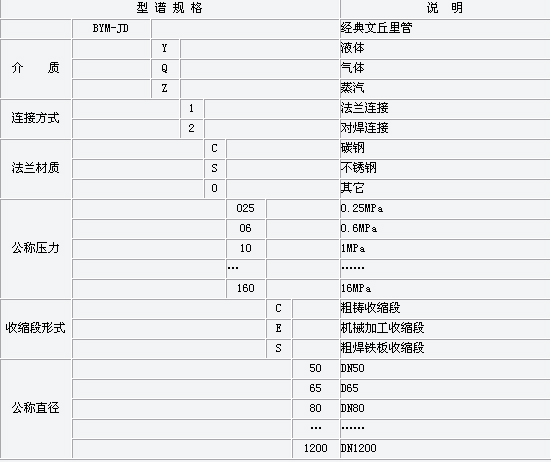

概況： 經典文丘里管是按國標GB/T2624－93設計制造，按國標JJG640－94檢定的。在標準節流裝置中，它所要求的上、下游直管段最短、永久壓力損失最小、性能穩定、維護方便。因其計算準確、能耗小，已廣泛用于石油、化工、電力、冶金行業。 適用范圍： 1. 公稱直徑： 50mm≤DN≤1200mm ,超過1200mm需標定；粗鑄收縮段：100mm≤DN≤800mm；機械加工收縮段：50mm≤DN≤250mm；粗焊鐵板收縮段：200mm≤DN≤1200mm 2. 節流孔徑比β：0.3≤β≤0.75；粗鑄收縮段：0.3≤β≤0.75；機械加工收縮段：0.4≤β≤0.75；粗焊鐵板收縮段：0.4≤β≤0.7 3. 雷諾數范圍： 2×105≤ReD≤2×106；粗鑄收縮段：2×105≤ReD≤2×106；機械加工收縮段：2×105≤ReD≤106；粗焊鐵板收縮段：2×105≤ReD≤2×106 4. 精度等級：1級 結構形式： 經典文丘里管的軸向截面見下圖。它是由入口圓筒段A、圓錐收縮段B、圓筒形喉部C、圓錐擴散段E組成。圓筒段A的直徑為D，其長度等于D；收縮段B為圓錐形，并有21º±1º的夾角； 喉部C為直徑d的圓形筒段，其長度等于d；擴散段E為圓錐形，擴散角為7º～15º。 經典文丘里管的收縮段分三種形式：粗鑄收縮段，機械加工收縮段，粗焊鐵板收縮段。 經典文丘里管的上游取壓口和喉部取壓口做成幾個（不少于4個）單獨的管壁取壓口形式，用均壓環把幾個單獨管壁取壓口連接起來。當d≥33.3mm時，喉部取壓口的直徑為4～10mm，上游取壓口的直徑應不大于0.1D；當d≤33.3mm時，喉部取壓口直徑為0.1d～0.13d，上游取壓口的直徑為0.1d～0.1D。 型譜規格及說明：
