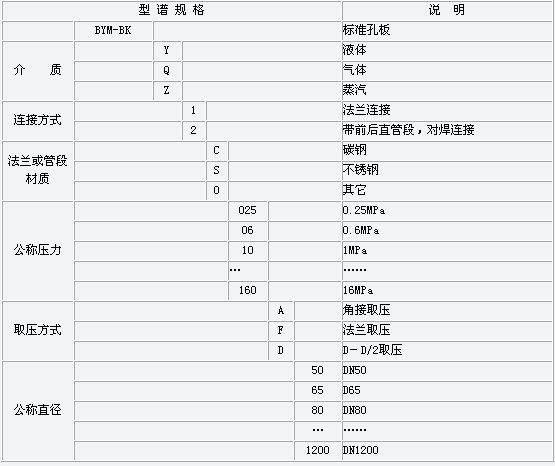

概述: 標準孔板可用于測量管道中液體、氣體、蒸汽的流量。標準孔板按國標GB/T2624－93設計制造，按國標JJG640－94檢定。標準孔板可以采用角接取壓（包括環室取壓）、法蘭取壓或D－D/2取壓三種取壓方式。 按國標規定進行設計、制造和檢定的標準孔板無需實流標定，精度高、結構簡單、制造成本低，但壓力損失在所有標準節流裝置中最大，不適用于要求壓力損失小的情況，標準孔板廣泛用于石油、化工、冶金、電力等行業。 適用范圍: 1. 公稱直徑： 50 mm ≤DN≤1200mm 如DN>1200 mm，需實流標定 2. 孔徑比β：0.20≤β≤0.75 3. 雷諾數范圍： 當0.20≤β≤0.45時，5000≤ReD;當0.45≤β≤0.75時，10000≤ReD 4. 公稱壓力：PN≤16MPa 5. 精度：1級 結構形式: 角接取壓方式見圖1。 法蘭取壓方式見圖2。 D－D/2取壓方式見圖3。 安裝要求: 1.安裝時應保證孔板中心、法蘭軸線、管道軸線和墊片同心，不同心度不得超過0.002D／β。 2.孔板的正負方向，上下游取壓法蘭應與介質流向相符，取壓孔的方位可根據介質不同和變送器的安裝情況確定。 3.節流裝置與管道連接時，焊接處的端面與管道軸線的不垂直度不得大于1º，焊接后內部焊縫應加工處理，使其光滑，無焊疤和焊渣。 4.取壓法蘭與管道焊接前，應先將管道上的取壓孔鉆好，其直徑與取壓法蘭上的取壓孔徑相同，焊接時取壓法蘭上的取壓孔與管道上的取壓孔對準。 5.可選帶上下游直管段。 6.D－D/2取壓是成套供貨，法蘭連接可直接安裝。 型譜規格及說明:
