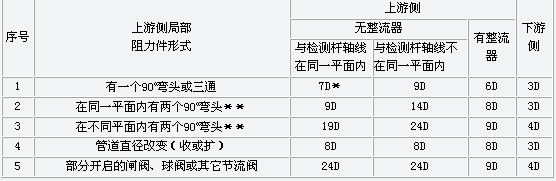

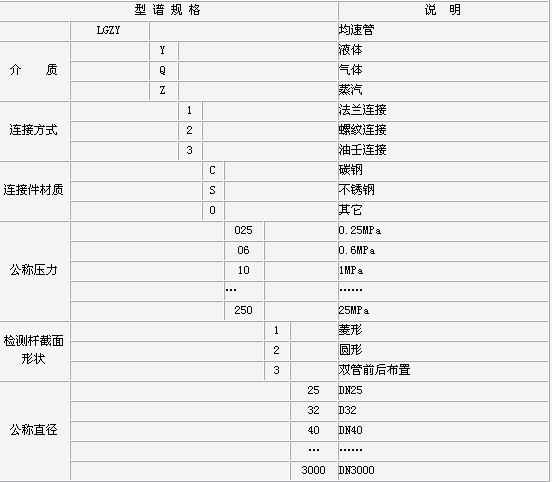

概述: 均速管亦稱阿牛巴、笛管。均速管是在皮托管測流速原理的基礎上發展而來的，由于壓損小、制造面本低、安裝維護方便，各國都有廣泛使用。 使用范圍: 1. 公稱直徑：25mm≤DN≤3000mm 2. 公稱壓力：PN≤25MPa 3. 介質溫度：t≤ 700℃ 4. 精度等級：1級，1.5級，2.5級 結構形式: 均速管是由檢測桿、取壓口和導桿組成，它橫穿管道內部與管軸垂直，在檢測桿迎流面上設有多個總壓測壓孔，在其背面上有靜壓測壓孔，分別由總壓導壓管引出，根據總壓與靜壓和差壓值，計算流經管道的流量。 檢測桿的截面形狀見下圖 均速管的幾種安裝方式 ⒈螺紋安裝圖 ⒉法蘭安裝圖 ⒊油壬安裝圖 ⒋上、下兩端固定圖 均速管是基于皮托管測速原理上發展起來的，它是通過管道的平均流速及管道的有效截面積的乘積來確定流量的。 均速管的測量原理是將整個圓截面分成多個單元面積相等的圓環（中間為圓）。均速管的檢測桿是一根中空的金屬管，迎流面鉆有多組總壓孔，它們分別處于各單元面積的中央，分別反映了各單元面積內的流速大小，由于各總壓孔是相通的，各點總壓值平均后由總壓引出管傳至高壓取壓口。當傳感器正確安裝后有足夠它的直管段的工藝管道上時，流量截面上應沒有旋渦，整個截面的靜壓可認為是常數，在傳感器的背面中間設有一個檢測孔，代表整個截面的靜壓，經靜壓引管傳壓低取壓。高低壓測得的差壓平方根與截面的平均流速成正比，從而得到流量與差壓的關系。 Qv=αε×π/4×D 2（2ΔP/р）0.5 Qv：流經測量管的流體流量m3/h α：流量系數 ε：流束膨脹系數，對不可壓縮流體ε＝1 D：測量管內徑mm р：流體在工作狀態下的密度Kg/m3 ΔP：差壓KPa 安裝要求: 1. 安裝檢測桿的測量段應是直的，其上下游直管段長度參照下表所規定的長度。 直徑。 所給出數據為距離第二個彎頭的長度。 2. 檢測桿插入位置的角度允許偏差范圍見圖1。 3.對于垂直管道，檢測桿可安裝在管道水平面沿管道圓周360º的任何位置上，高低壓引壓管接頭應處于同一水平面上。對于水平管道，在測量液體時檢測桿插入位置應位于管道橫截面水平面中心線45º以下的范圍內；測量氣體時檢測桿插入位置應位于管道橫截面水平面中心線45º以上的范圍內；測量蒸汽時檢測桿應水平插入，見圖2。 4.管道上開孔尺寸Φ50。 5.補償用壓力變送器裝在前直管段上，溫度變送器（或鉑電阻）裝在后直管段上距離節流裝置2D處。 型譜規格及說明:
