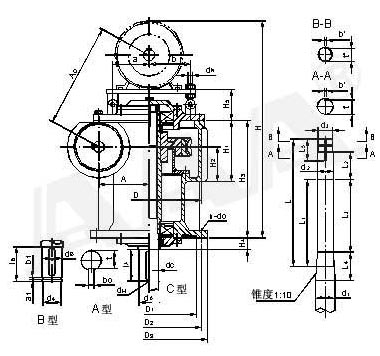

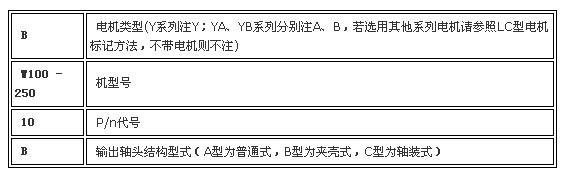

圓弧齒圓柱蝸桿傳動，它具有普通圓柱蝸桿傳動的特點，并且承載能力和動力性能方面都有所提高。其特點有： （a） 效率高。由于是凹凸圓弧齒廓嚙合，接觸線與蝸桿圓周速度方向間夾角較大，有利于形成潤滑油膜，從而減少了嚙合面間的摩擦，故磨損小、發(fā)熱低、效率高； （b） 承載能力高。由于凹凸齒面嚙合，綜合曲率半徑大，因而降低了齒面接觸應力，增大了齒面強度，提高了承載能力； （c） 體積小、重量輕。由于齒面和齒根強度提高，使傳動能力增大，在傳遞相同功率情況下，與普通圓柱蝸桿傳動相比，體積小、重量輕，結構更緊湊。 在減速機結構上，出軸軸承跨距特大，增強了剛性； C型軸頭出軸采用空心軸套結構，攪拌軸可直接插入減速機。 電動機通過三角膠帶與減速機輸入端相連，能起緩和作用，當需要時可設計成防靜電膠帶傳動或無級變速帶傳動。本系列減速機可直接與TⅠ、TⅡ、TⅢ及TB型搪玻璃反應罐專用機架配套，也可選擇WJ、DJ、SJ及XD、XS系列帶過渡接板的機架。 型號標定方法及示例 結構圖
