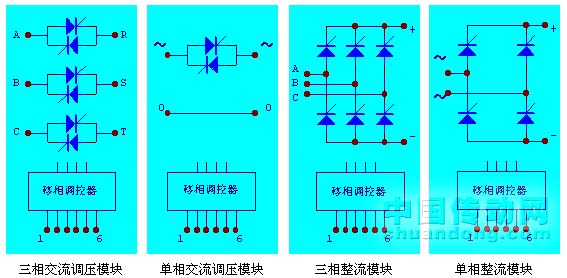

簡介 該模塊包含晶閘管主電路和控制電路。主電路有整流和交流調壓兩種形式，控制電路包括同步電路，移相電路和觸發電路。只需供給它+12V電壓和0-10V的移相電平，即可實現對輸入交流電壓的可控整流或交流調壓功能，移相電平高低決定輸出電壓的大小，其主要應用場合有： ＊ 交直流電機調速 ＊ 交直流電機軟啟動 ＊ 無觸點固態開關 ＊ 調壓、穩壓電源 ＊ 調溫電源 ＊ 調光電源 ＊ 勵磁電源 ＊ 電鍍電源 特點： ＊ 超低控制功耗：外接+12V控制電源的電流只需20mA； ＊ 輸入0-10V控制電平，可對主電路輸出電壓進行平滑調節； ＊ 設有禁止輸出控制端，故障保護更方便； ＊ 主電路、控制電路、導熱底板相互隔離，介電強度大于2500Vac； ＊ 主電路有整流和交流調壓兩種形式，并有三相、單相多種型號； ＊ 三相模塊的主電路交流輸入無相序要求，使用方便； ＊ 使用于感性、阻性負載，應用范圍寬。 模塊的內部電路示意圖： 控制端子說明 1：+12V輸入 2：GND 3:禁止輸出控制端 4：移相電平輸入 5：GND 6：+10.5輸出
