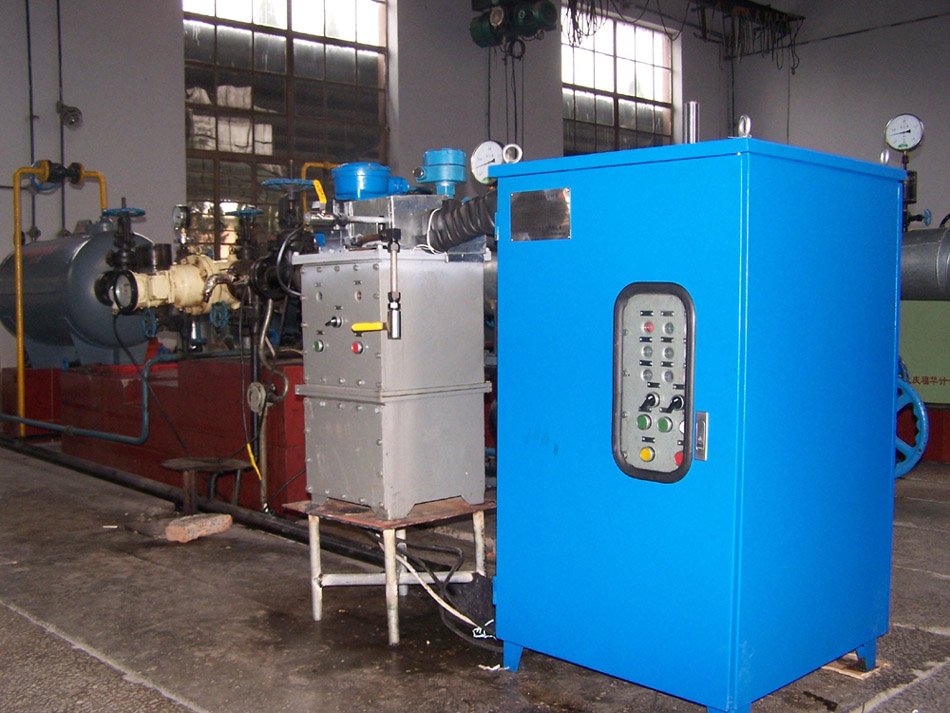

一．概述 LECYQ-Ⅱ型原油自動取樣器針對原油（管輸，船運、車運裝卸）取樣的現場實際和ISO3171和SY/T5317-2006兩個標準設計制造。它摒棄了目前市場上取樣器的種種弊端，在產品結構、試樣采集和試樣保存方面進行了創新研究，是一款原油取樣的專利產品。適用于原油管道輸送及船運、車運裝卸的試樣采集，尤其符合原油貿易管道交接口精確計量的要求。 其主要特點有： 1、結構簡單可靠，運行故障率低，便于維護。 2、自動化程度高，對試樣采集和流量信號全過程監測，設有各種故障和異常情況報警。 3、針對流量比例樣設計，同時兼顧時間比例樣的采集。 4、取樣探頭入口取樣線速度隨輸油速度自動調節，確保流量比例樣采集的代表性及準確性。 5、樣品接收器采用密閉式可變?nèi)莘e結構，樣品與輸油管道壓力、溫度同條件儲存，無成分損失。 6、PLC控制系統，觸摸屏操作，參數設置簡單明了，可滿足各種輸油工作狀態下的樣品采集設置。 7、內置計量管理系統軟件，對輸入的流量計信號進行體積量計數。輸油運行狀況自動監測和報警、儲存。可打印32天臺班數據。 8、便于清洗功能，設備長期停用前可對接液管件及部件進行清洗。 二．產品結構和工作原理 LECYQ-Ⅱ取樣器由循環回路、分液器、密閉式可變?nèi)莘e樣品接 收器及控制顯示裝置等構成（見附圖一）。 原油在變頻循環泵作用下，經由取樣探頭、手動球閥、過濾器、混合器和流量開關組成的循環回路中流動，流速與其在管道中的流速貼近（具備流量計電子信號輸入條件）。分液器汲取經混合器充分混合后的適量原油，其分液量以流量計電子信號控制為流量比例樣，以電子時鐘信號控制為時間比例樣。經分液器采集的樣品存放在密閉可變?nèi)莘e接收器中，接收器與管道中的壓力相同、溫度近似，從而最大可能地保證了采集原油的代表性及準確性。 三．功能參數和特點 1、 輸入信號 流量計信號（脈沖或模擬量信號）。 2、參數設定 （1）子樣體積量設定范圍：1～5mL （2）總?cè)恿吭O(shè)定范圍： 600～1500mL（可根據生產需求同時設置取樣量1和取樣量2兩個不同樣量，PLC依預置順序循環取樣，機柜有相應取樣按鈕供選擇操作） （3）預期取樣時間設定范圍：120～480分鐘 （4）取樣方式設定：流量比例樣或時間比例樣 ３、取樣數據顯示及處理 （1）取樣量和取樣時間實時顯示 （2）工作狀態顯示 （3）報警類型文字顯示 （4）200次取樣資料（取樣開始時間、終止時間，實際取樣量）顯示記錄儲存，有自動溢出功能。 4、計量管理系統 流量計電子記數器、瞬時流量、整點時流量計記數器數值、臺班計量體積量顯示、流量計機械記數器與電子記數器誤差校對、輸油瞬時流量超監控范圍報警顯示。臺班輸油量32天數據記錄儲存、報表打印。 5、RS232通訊接口、USB接口、網絡接口，數據可遠傳監控。 6、控制及報警 （1）加熱保溫系統（手動）：循環回路原油介質加熱和取樣機柜加熱均由防爆自限式伴熱帶提供。 （2）取樣異常情況報警，取樣超限自動停機并報警。 （3）流量計信號異常情況監測并報警。 （4）采樣回路密封失效自檢報警。 （5）設備關鍵部件故障自檢報警。 7、樣品采集和儲存 樣品儲存在密閉可變?nèi)莘e接收器中，接收器內的壓力和溫度與管輸壓力和溫度相同。 8、短時停電自動應急處理 發生臨時停電，恢復供電后可接續取樣，因停電而耽擱的取樣量PLC自動修補。 四．技術參數 1、取樣器特性系數PF（0.95～1.05）。 2、兼容速度式和容積式、具備電子信號輸出的流量計。 脈沖輸入信號: 波形為正弦波或?qū)ΨQ矩形波 幅度（有效值）≥ 5 V 頻率1～20000HZ 模擬量信號: 4～20mA 3、工作環境溫度：－20～45℃。環境空氣最大相對濕度不大于90%（+25℃）。 4、工作壓力等級：1.6 MPa 、2.5 MPa 、4.0MPa。 5、工作介質溫度：≤100℃ 6、供流量計變送器電源： 24V DC 7、支持兼容EPSON ESC/P2和HP PCL打印指令的打印機。 8、電源： AC 2N 220V/1000W（平均運行功耗600W） 9、電器防爆標志：ExdemibⅡBT4 五．型號編制說明及規格 LECYQ－II口口口口其中：LEC表示：生產廠家為洛陽毅興石化；YQ表示：產品類型為原油取樣器；II表示：產品設計序列號，II為第二代；口中A、B、C、D表示：產品代碼；口中數字表示：壓力等級，如16表示為1.6Mpa；最后的口中數字表示：原油輸送溫度。 六．產品代碼詳解表 A表示：安裝在總管路，可同時接收四臺流量計信號，7.7寸觸摸顯示屏； B表示：安裝在分支管路，只能接收一臺流量計信號，5.7寸觸摸顯示屏； C表示：安裝在分支管路，只能接收一臺流量計信號，無需循環回路。子樣體積不可調（無計量管理功能），參數就地顯示； D表示：安裝在分支管路，只能接收一臺流量計信號，無需循環回路。子樣體積不可調（無計量管理功能），參數就地顯示。
