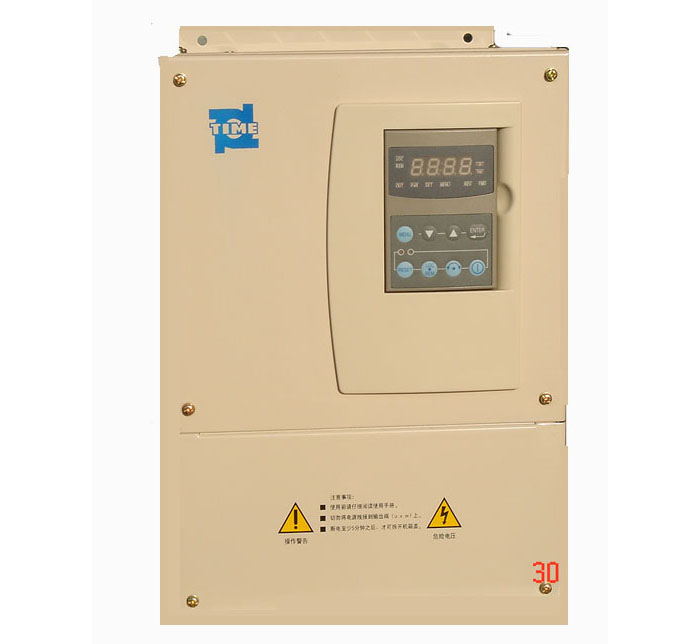

TVF8000系列變頻調速器是TVF2000系列變頻器的升級和換代。該系列在研制時，在充分采取TVF2000系列產品成熟技術的同時。重點考慮到現在直接使用者的特殊要求，以期滿足不同用戶的需要，我們的目標是力爭達到高性能、高可靠性、高適應性的設計目標。 該系列產品的主控芯片采用microchip公司的dsPIC單片機。該單片機運算能力強，可重復擦寫，可在線編程，采用5伏特邏輯電平。在波形發生方面，采用優化空間電壓矢量脈寬調制（SVPWM），適當加大死區時間，確保IGBT安全工作，并采用死區補償，提高轉矩。載波頻率設計為連續可調，可以按需求設定，有效避免共振的產生，便于用戶調試。 該系列產品的控制電路與直流母線完全隔離，以減小電磁干擾，并且省去諸多價格很高的光耦。開關電源經過特別精心的設計，由電源輸出多路隔離電壓給IGBT的驅動部分，提高驅動電路的可靠性。通過改進設計，提高各組供電的精度和準度，避免輸出電壓過高或者過低。同時，減小輸出紋波，并盡量避免從電源引入共模干擾。做好電源保護，任意一路電源短路時，均不會損壞任何器件。 該系列產品有更高的輸出抗過載能力，同時采取如下措施避免跳閘：在加速時，采用電流限幅措施；在減速時，增加電壓限幅措施。準確的短路和過/欠壓保護，輸出端可承受多次短路，而不會損壞任何器件。電流檢測采用2路霍耳傳感器，可以對電流進行精確的采樣和處理，為開發高性能的矢量控制變頻器奠定了良好的基礎。電壓檢測采用新穎的電路，線性度好、響應迅速，而且巧妙地實現了與高壓直流母線的隔離。在保證高壓隔離的同時，省去了線性光耦，成本低。同時，重新修正軟件，在軟件功能中增加了程序運行功能和擺頻運行功能，使得TVF8000系列產品具有了簡易PLC功能，同時為做好可靠性增長工作，在該系列產品軟件中設計的自動計算運行時間的數據不會被任何人修改，除非返回廠家進行軟件刷新，否則該臺機器在用戶處累計運行時間會被準確無誤地記錄。 在市場呼聲較高的P型機方面，TVF8000系列產品在軟、硬件方面均進行了創新，使得同功率的風機、泵類負載可以采用與電機同功率的TVF8000系列的P型變頻器，大大提高時代變頻器的市場競爭力。 模擬輸入部分直接使用A/D轉換，省去了壓/頻轉換電路，更加精確和穩定，模擬輸入的穩定精度幾乎達到了0。模擬輸出部分采用脈寬調制＋運算放大器的方式，輸出線性度好。該系列的數字輸入仍采用光耦。通過改進軟件，使得模擬和數字輸入能夠得到快速的響應，其中，模擬輸入響應時間為5ms，模擬輸出為10ms，這樣可以滿足對動態命令響應迅速的場合。 該系列產品在硬件設計中充分考慮電磁兼容和信號完整性。在軟件設計中也采用了抗噪措施，并輔以適當?shù)奶幚矸椒ǎM量避免應用中出現誤報警和誤報故障的情況發生。 在TVF2000的基礎上，時代變頻經過幾年的技術積累，在實踐中思索，謀定而后動，開發出TVF8000系列機型。已初步展示出該系列產品的可靠性和穩定性，我們需要不斷的努力，為社會提供更加優質的產品。
