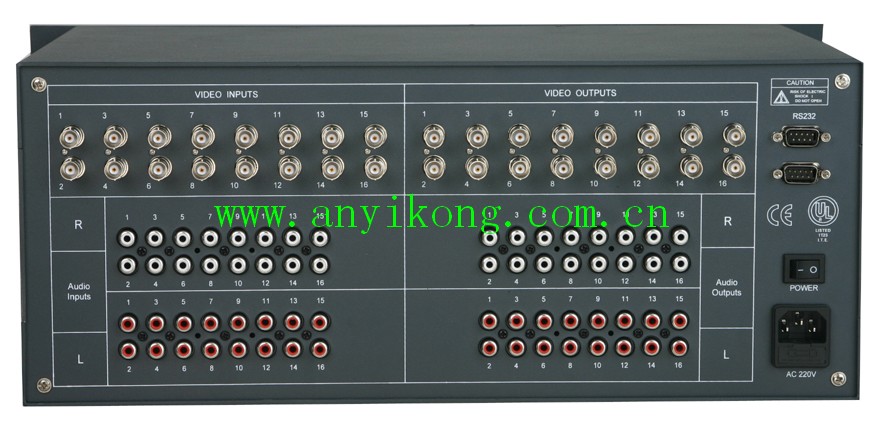

AV系列矩陣切換器是專門為視音頻信號的顯示切換而設計的高性能智能矩陣開關設備，該系列產品廣泛的用于大屏幕投影顯示工程、電化教學、指揮控制中心、多媒體會議室等場合。 基本功能 ·兼容復合視頻、S－視頻、分量視頻、HDTV ·寬帶技術設計，150M（－3dB）的滿載視頻帶寬 ·采用大尺寸彩色液晶顯示屏，可顯示設備各通道的切換狀態、輸入信號特性等信息，方便切換控制 ·采用多種切換控制方式：紅外遙控切換、鍵盤操作切換、RS232控制切換 ·可機架安裝的標準機箱 ·多組全局預置，掉電自動保存 同系列產品型號： AV-4＊4 AV-8＊4 AV-8＊8 AV-16＊8 AV-16＊16 AV-32＊32 AV-64＊64 AV-128＊128 技術指標 　 音頻 路由： 4 x 4 至 128 x 128 立體聲音頻矩陣切換器 增益： 非平衡音頻0 dB 頻率響應： 20Hz — 20 KHz , ±0.05 dB 信噪比： （S/N） 最大輸出下> 90 dB 通道隔離度： 大于80 dB @ 1KHz 音頻輸入 　 　 信號類型： 4至 128路平衡立體聲 連接器： RCA 阻抗： 大于10K 歐 最大電平： 在1% 總諧波失真條件下大于+20 dBu 音頻輸出 　 　 信號類型： 4至 128路平衡立體聲 連接器： RCA 阻抗： 50歐 最大電平： （高阻） 大于 +21 dBu 最大電平： （600歐） 大于+15 dBm 視頻 路由： 4 x 4 至 128 x 128 矩陣切換器 帶寬： 150M（－3dB），滿載 串?dāng)_： －50dB@5 Mhz 視頻輸入 　 　 信號類型： 復合視頻、S－視頻、分量視頻、HDTV 連接器： BNC插座 阻抗： 75歐 視頻輸出 　 　 信號類型： 復合視頻、S－視頻、分量視頻、HDTV 連接器： BNC插座 阻抗 ：75歐 切換類型： 場消隱期間切換 控制 串口控制： RS-232 或 RS-422 控制協議： 9600波特，8位，1個停止位，無奇偶校驗 連接器： 9針D形插座 　 程序控制： Econtrol 用于Windows環境的控制程序； Econtrol簡化指令集 物理指標 電源： 220VAC — 240 VAC , 50 / 60 Hz 功率： 100 W 機架安裝： 標準U 尺寸： 48cm x 30cm x （8—44） cm 重量： 5.5 — 15 kg 防震等級： 紙箱中ISTA / NSTA 1A 平均故障間隔時間（MTBF）： 30000小時
