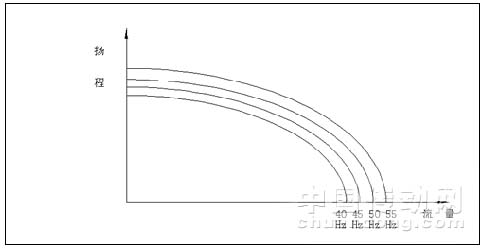

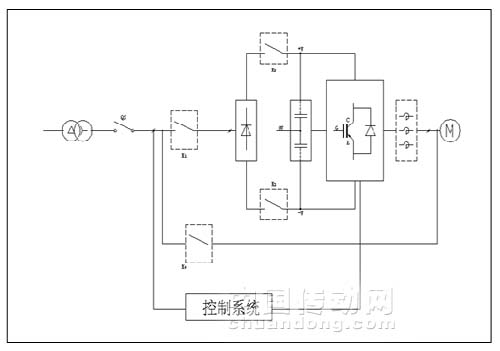

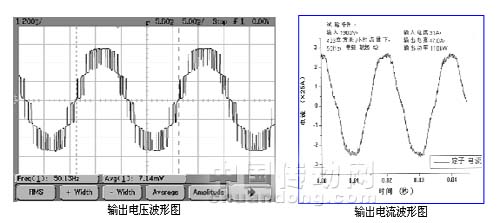

一、 中壓變頻調速裝置簡介 HYVERT-MV系列中壓變頻調速裝置是為適應油田采油潛油泵的需要，聯合國內多家權威科研院所，采用最新電力電子技術和器件研制生產的專用變頻調速裝置。 該裝置已通過國家電控配電設備質量監督檢驗中心、天津發配電及電控設備檢測所的型式試驗和天津市科委組織的新產品鑒定。 二、 傳統工頻全壓恒速運行方式的缺點 目前，國內油田為保證持續的高產、穩產，大量使用潛油電泵，絕大多數采用工頻全壓恒速運行方式，這種方式存在以下缺點： （1） 工頻全壓啟動時，對電網產生沖擊、電機沖擊電流大、沖擊扭矩大，造成電機、電纜的加速老化和電泵葉片，軸系的損壞。在采油過程中，由于液面經常變化，需要經常對電泵進行啟停操作，降低了設備使用壽命，增加了維修費用。 （2） 潛油泵不能根據生產情況調整電泵的輸出功率，造成巨大的能源浪費，難以使電泵工作在最佳工況點上。 （3） 需要調整油井產量時，只能使用更換油嘴的方法，費力費時，而對供排關系變化較大的油井，靠更換油嘴也滿足不了生產需要，只能通過更換整套機組來完成，造成巨大的浪費。 （4） 因油井的深度，流量的大小不一致，使用的潛油電泵規格十分復雜，與之配套的變壓器、啟動設備規格繁多，增加了備件的儲備和維修的復雜性，加大了生產成本。 三、HYVERT-MV中壓變頻調速裝置的解決方案 HYVERT-MV的成功開發較好的解決了上述問題。高效率的HYVERT-MV中壓變頻調速裝置能實現輸出頻率在0-150Hz范圍內的自由調節，從而滿足潛油電泵在不同井況下的運行要求；實現機組的軟啟軟停，有效的避免或降低了對電機、電源、泵的損害，實現了在電網電壓一定的情況下，輸出電壓在一定范圍內可調。 這些特性有效地降低了運行能耗，減少了備件種類和維修費用，延長了設備的使用壽命，提高了產量。 四、潛油電泵特性 潛油電泵的特性，即潛油電泵型號一旦確定，其泵的工作特性只能跟電機的轉速變化而變化，潛油電泵是一種多級離心泵，其與液體特性關系為： 1、 離心泵的排量與泵的轉速成正比； 2、 離心泵的壓力與泵的轉速平方成正比； 3、 離心泵的功率與泵的轉速立方成正比。 由于潛油電泵的轉速與供電頻率相關，以上特性可以用轉速或頻率表示，即：Q1=Q（N1/N）=Q（f1/f）； f1、f為額定頻率和新頻率，單位：Hz； H1=H（N1/N）=H（f1/f）2 Q1、Q為額定頻率和新頻率的排量，單位m3/h； P1=P（N1/N）=P（f1/f）3 N1、N為額定頻率和新頻率的轉速，單位r/min； H1、H為額定頻率和新頻率的揚程； P1、P為額定頻率和新頻率的功率KW。 根據上述公式，可以得出任一頻率下潛油電泵特性曲線如圖： 五、HYVERT-MV中壓變頻調速裝置原理： 針對潛油電泵的特性和工頻全壓恒速運行存在的缺點，開發了HYVERT-MV中壓變頻調速裝置。該裝置為"交-直-交"三電平拓?fù)浣Y(jié)構，具有獨特的中點電位自動箝位功能。 三相交流電由三相橋式整流器整流為直流電，電容器濾波后由逆變器逆變?yōu)殡妷?、頻率可調的三相交流電，經濾波后供電機調速用。 原理簡圖如下： 具有如下技術特點： （1） 三電平拓?fù)浣Y(jié)構保證每個功率器件（IGBT）承愛的關斷電壓僅為1/2直流環節電壓 （2） 三電平拓?fù)浣Y(jié)構降低了逆變器輸出電壓的DV/DT （3） 獨特的中點電位自動箝位 （4） 開關損耗小 （5） 結構簡單，可靠性高 技術參數： 1、 輸入電壓：0.6K－2.6KV±10% 2、 輸入頻率：50Hz±10% 3、 輸出頻率：0－150Hz任意 4、 輸出頻率分辨率：0.01Hz 5、 控制電壓：AC220V 6、 裝置容量：45KVA-300KVA 7、 冷卻方式：強制風冷 8、 輸入功率因數：0.98以上72%負載 9、 工作制：連續 10、防護等級：IP20 11、 過載能力：120%＜1小時，150%1分鐘±20% 12、運行環境溫度：-5℃-40℃ 13、貯存/運輸溫度：-40℃-55℃ 14、環境濕度：≤90%（溫度20℃時），無凝露 15、海拔高度：≤1000M 主要性能： 1、 具有過壓、欠壓、過渡，缺相，短路等保護 2、 具有LED顯示，顯示輸出電流、電壓、頻率等 3、 通過鍵盤可設定各種系統參數 4、 可以變頻運行，也可以工頻運行 5、 在變頻運行方式下，可手動，也可自動 6、 內置PID控制器，可實現閉環控制 六、應用范圍 主要用于油田潛油電泵的調速，同時也適用于油田輸油泵、注水泵及市政、電力、鋼鐵、礦山等行業相應的風機水泵等。
