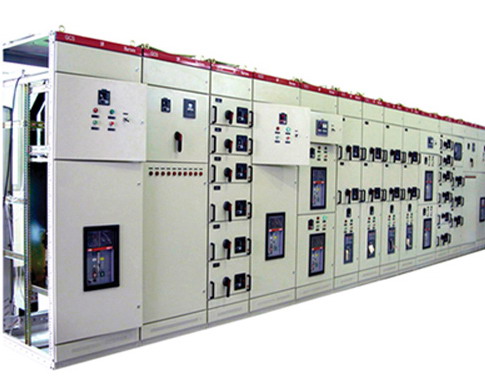

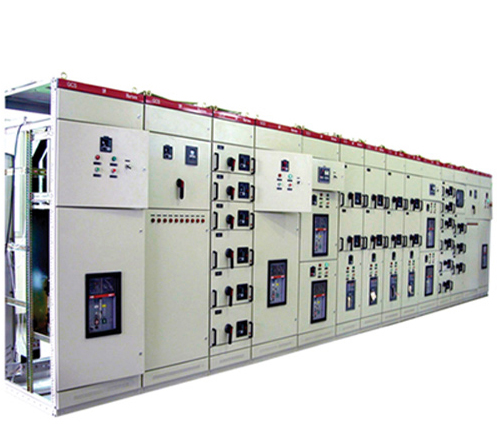

GCS低壓抽出式配電柜系電力部、機械部聯合設計的產品，具有較高的技術性能指標，適用于交流50Hz，額定電壓660V及以下的電力系統的動力、配電和電動機控制中心，作為電容補償、電能分配與控制之用。該產品具有分斷、接通能力高，動、熱穩定性好，電氣方案靈活，組合方便，系列性、實用性強，結構新穎，防護等級高等特點。 　　產品符合IEC439-1：1992和GB7251.1-1997《低壓成套開關設備和控制設備第一部分；型式試驗和部分型式試驗成套設備》和ZBK36001《低壓抽出式成套開關設備》標準。 結構特點： 1、配電柜主構架采用8MF型鋼，構架采用拼裝和部分焊接兩種結構型式。主構架上均有安裝模數孔E=20mm。 2、裝置各功能室嚴格分開，其隔室主要分為功能單元室、母線室、電纜室，各單元的功能作用相對獨立。 3、功能單元： （1）、一個抽屜為一個獨立功能單元。 （2）、抽屜有8E/2、8E、16E、32E四個尺寸系列，回路的額定電流為400A及以下，每個開關柜可配置88E的抽屜。 （3）、8E/2的抽屜與電纜室的轉接，采用背板式結構的轉接件；單元抽屜與電纜室的轉接，采用棒式結構的轉接件。 （4）、抽屜面板有通、斷、試驗，抽出等明顯標志，抽屜設有機械聯鎖裝置。 4、配電柜以抽屜為主體，同時具有抽出式和固定式，可以混合組合，任意選用。 5、柜體的防護等級為IP30、IP40。 正常使用條件 1、周圍空氣溫度不高干+40℃，不低于-5℃，24小時內平均溫度不得高于35℃。 2、戶內使用，使用地點的海拔高度不得超過2000m。 3、空氣清潔，相對濕度在最高溫度為+40℃時不超過50％；在較低溫度時允許有較高的濕度，如：+20℃時為90％，允許由于溫度變化而聲生的凝露。 4、無劇烈震動、沖擊，無腐蝕作用的場所。 技術參數 額定絕緣電壓 交流660（1000）V 額定工作電壓 主電路交流380（660）V 輔助電路交流380、220V 直流220、110V 額定頻率 50（60）Hz 水平母線額定電流 ≤4000A 垂直母線額定電流 1000A 額定短時耐受電流（Is） 50、80kA 額定峰值耐受電流 105、176kA 。
