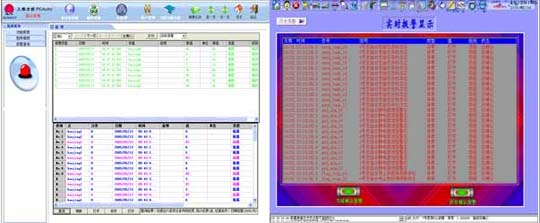

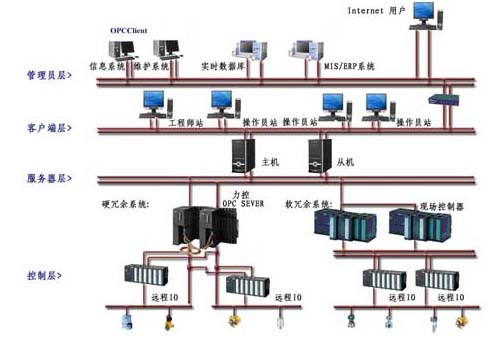

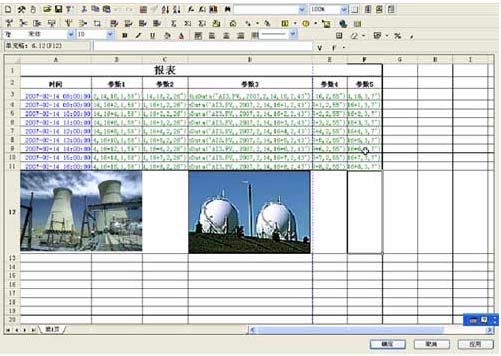

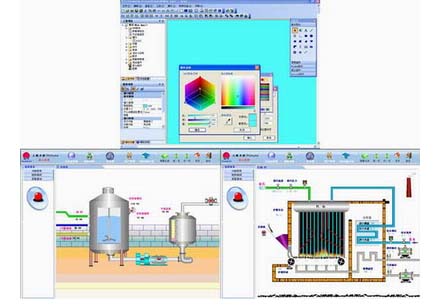

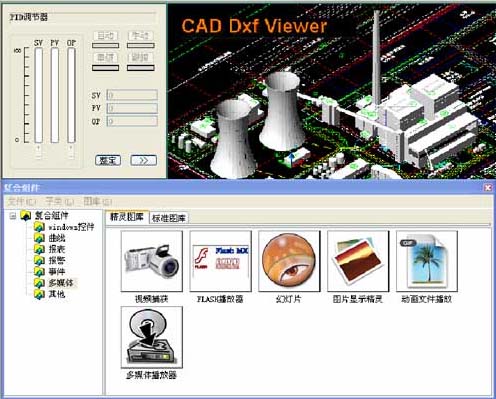

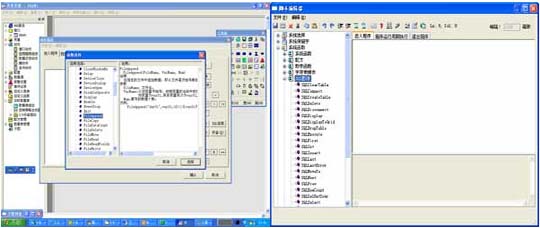

產品介紹 　　 力控6.0監控組態軟件是北京三維力控科技根據當前的自動化技術的發展趨勢，總結多年的開發、實踐經驗和大量的用戶需求而設計開發的高端產品，是三維力控全體研發工程師集體智慧的結晶，該產品主要定位于國內高端自動化市場及應用，是企業信息化的有力數據處理平臺。 力控6.0在秉承力控5.0成熟技術的基礎上，對歷史數據庫、人機界面、I/O驅動調度等主要核心部分進行了大幅提升與改進，重新設計了其中的核心構件，力控6.0面向. NET開發技術，開發過程采用了先進軟件工程方法：“測試驅動開發”，產品品質將得到充分保證。 與力控早期產品相比，力控6.0產品在數據處理性能、容錯能力、界面容器、報表等方面產生了巨大飛躍。 　　 主要指標： 方便、靈活的開發環境，提供各種工程、畫面模板、大大降低了組態開發的工作量； 高性能實時、歷史數據庫，快速訪問接口在數據庫4萬點數據負荷時，訪問吞吐量可達到20000次/秒； 強大的分布式報警、事件處理，支持報警、事件網絡數據斷線存儲，恢復功能； 支持操作圖元對象的多個圖層，通過腳本可靈活控制各圖層的顯示與隱藏； 強大的ACTIVEX控件對象容器，定義了全新的容器接口集，增加了通過腳本對容器對象的直接操作功能，通過腳本可調用對象的方法、屬性； 全新的、靈活的報表設計工具：提供豐富的報表操作函數集、支持復雜腳本控制，包括：腳本調用和事件腳本，可以提供報表設計器，可以設計多套報表模板； 　　 企業信息化的有力平臺 Internet時代的創舉： 提供在Internet/Intranet上通過IE瀏覽器以“瘦”客戶端方式來監控工業現場的解決方案； 支持通過PDA掌上終端在Internet實時監控現場的生產數據； WWW服務器端與客戶端畫面的數據高度同步，瀏覽器上看到的圖形界面與通用組態軟件生成的過程畫面效果完全相同； “瘦”客戶端與WWW網絡服務器的實時數據傳輸采用事件驅動機制、變化傳輸方式,因此通過Internet遠程訪問力控Web服務器，IE“瘦”客戶端顯示的監控數據具有更好的實時性； WWW網絡服務器面向.NET技術開發，易于使用ASP.NET等快速開發工具集成力控來構建企業信息門戶； 　　 強大的移動網絡支持： 支持通過移動GPRS、CDMA網絡與控制設備或其它遠程力控節點通訊,力控移動數據服務器與設備的通訊為并發處理、完全透明的解決方案，消除了一般軟件采用虛擬串口方式造成數據傳輸不穩定的隱患，有效的流量控制機制保證了遠程應用中節省通訊費用。 　　 企業信息化的助力工具： 力控軟件內嵌分布式實時數據庫，數據庫具備良好的開放性和互連功能，可以與MES、SIS、PIMS等信息化系統進行基于XML OPC、ODBC、OLE DB等接口方式進行互連，保證生產數據實時地傳送到以上系統內； 　　 國際化設計與支持： 面向國際化的設計，同步推出英文版和繁體版，保證里多國語言版的快速支持與服務。 　　 完整的網絡冗余及軟件容錯解決方案 做為民族產業的大型SCADA、DCS軟件，力控軟件支持控制設備冗余、控制網絡冗余、監控服務器冗余、監控網絡冗余、監控客戶端冗余等多種系統冗余方式，可以適應對安全性要求比較高的工藝裝置，解決了一般國內外軟件在數據吞吐、安全性和容錯性上的問題，使軟件在大數據量吞吐、網絡切換上得到了很大的提高，達到了國際水平； 力控軟件支持控制設備冗余，支持普通的232、485、以太網等控制網絡的冗余，支持控制硬件的軟冗余切換和硬冗余切換； 力控軟件的雙機冗余的“心跳”鏈路可以采用多網配置來進行“心跳”數據傳輸，同時主、從機切換支持手動切換方式，客戶端支持服務器的故障切換、網絡切換； 由力控軟件組成的主從熱備機可以達到快速的切換，切換時間最小可以為2秒！ 完整的網絡冗余及軟件容錯解決方案 　　 設備控制層 力控軟件支持大型的PLC的冗余方式如SIEMENS公司的S7400H，GE的GE9070系列PLC的冗余模式，也支持專用的DCS控制站的冗余，若冗余的設備損壞或者通訊出現故障，軟件會根據設備故障標識或者網絡狀態自動進行切換； 力控支持與控制站通過多條物理鏈路進行網絡通訊，當其中任意一條網絡中斷時，力控會自動切換到其它網絡通訊，保證了系統的穩定。 管理監控層 力控軟件可以組成一個分布式的網絡結構，不同節點的力控可以互相通訊，可以互為服務器和客戶端，客戶端有標準的C/S網絡方式客戶端，也有“瘦”客戶端； 主、從服務器的切換可以是自動或手動2種方式，根據控制規模的大小可以配置客戶端來保證操作人員監控、操作的需要，小規模的控制系統可以不需要配置客戶端； 力控軟件的標準客戶端支持服務器、網絡冗余方式，即主服務器因為故障，從服務器接管時，客戶端能自動切換到從服務器上，同時也適應不同網段的多重網絡的切換。 易于集成的圖形開發系統 方便友好的開發環境、面向對象的設計，使組態工作量大大降低，用戶可以打造自己的開發環境和操作風格； 單獨的進程管理器管理力控所有的的后臺進程，具備自診斷和自恢復功能； 預制圖形模板、工程模板，提供上千種豐富的工業圖形元素，支持多達幾百種過度色和漸進色調色板，動畫連接可以構成逼真強大的動畫效果，可以提供多種工業標準的復合圖形組件來完成過程的監控； 支持HMI圖元的對象圖層，通過腳本可靈活控制圖元對象圖層的顯示與隱藏； 提供自定義圖庫開發工具，用戶可以方便地生成自己的自定義圖庫； 支持大畫面漫游功能、支持單機多屏和系統自定義菜單功能； 方便的變量管理，可以查找、批量替換、定位、重命名變量等； 可嵌入各種格式（BMP、GIF、JPG、JPEG、CAD等）的圖片，方便畫面制作； 靈活、強大的報表解決方案 報表開發工具提供豐富的報表操作函數集、支持復雜腳本控制，包括：腳本調用和事件腳本，比如利用報表函數可以在報表上同時顯示實時數據和任意時刻的歷史數據，并加以統計處理，例如取行平均、列平均，統計出最大最小值。 報表文件格式兼容Excel工作表文件，提供類Excel的絕大部分功能，包括：編輯功能、計算功能、圖表功能等。 支持圖表顯示自動刷新，可輸出多種文件格式： Excel、TXT、PDF、HTML、CSV等。 可實現多層表頭，可以實現報表嵌套，可以制作復雜的報表格式。 具備打印、打印預覽、頁眉頁腳打印功能，支持逐行打印。 報表數據源支持實時數據庫和各種關系數據庫，可顯示、處理實時和歷史數據，可直接遍歷關系數據庫數據。 提供靈活報表設計器，可以設計多套報表模板，方便報表制作。 強大的對象容器和組件 　　 強大的ACTIVEX容器 全新的面向對象的設計， HMI的對象容器重新定義了全新的容器接口集，增加了通過腳本對容器對象的直接操作功能，通過腳本可調用對象的方法、屬性。 支持力控OCX容器的事件型腳本功能，支持更多類型的OCX控件。 增強的SQL腳本：可根據SQL腳本函數返回值判斷執行結果、支持模糊查詢、支持時間類型字段的處理等。 　　 全新的圖形組件及圖形庫 強大的多媒體支持，播放各種格式的視頻、音頻文件，如Flash、幻燈片等，可以有效的集成視頻監控； 復合的趨勢曲線、XY曲線、報警、報表、總貌、溫控曲線等組件，所有復合組件相比以前版本增加了大量的方法和屬性，通過腳本可以在后臺進行靈活的控制。 多功能圖片顯示組件可支持GIF透明動畫、CAD圖形等實用圖形格式。 所有的標準的WINDOWS控件如文本輸入、下拉框、列表框、復選框、多選按鈕、起始時間、時間范圍、歷史追憶等都增加了大量的方法和屬性。 大量的矢量子圖如PID調節器、手操器等方便您構建控制工程。 靈活、強大的“腳本”編譯系統 變量 支持間接尋址功能，系統內置間接變量、中間變量、數據庫變量等多種變量方式； 系統變量可自動提取IO通訊狀態，報警信息、系統時鐘等； 函數及方法 強大的系統函數、友好的在線幫助，方便您快速構建SCADA系統； 內置的組件具備大量的方法和屬性，在腳本環境中可任意調用； 支持自定義函數； 編譯開發環境 面向對象設計的腳本編譯環境，“所見即所得”，方便引用方法和變量； 類“Basic”的語言環境，提供面向對象編程方式； 腳本類型和觸發方式多樣，支持條件動作、數據變化動作、窗口動作、循環動作等； 腳本支持多種結構，支持數組運算和FOR循環結構； 報警與事件系統 軟件在運行時可以自動記錄系統狀態變化、操作過程等重要事件，一旦發生事故，可就此作為分析事故原因的依據，為實現事故追憶，提供基礎資料； 操作人員可以根據生產需要將生產重要畫面、曲線實時抓拍并存放到本地保存； 報警和事件記錄可以存放關系型數據庫中，便于分析、查詢和統計； 　　 報警方式： 提供多種報警檢查方式，使您輕松構建報警系統； 支持傳統的聲光報警，語音文件報警，支持操作人員報警確認管理機制； 支持GSM方式短信報警，生產出現問題的時候，通過移動網絡可以將報警信息及時的發送到管理者的手機上； 支持電話語音報警、E-MIAL通知方式報警； 　　 報警自診斷 支持內部自診斷、對IO通訊故障、網絡通訊故障都可以進行報警提示
