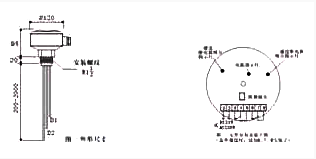

一.概述 本控制器是利用液體的導電性能，完成對液位高度進行檢測和控制的儀表。由于采用交流信號，所以防止了電極的電鍍和電解效應，使電極不會因受腐蝕和積垢而失效。本控制器功能分單/雙通路，單通道 可實現一點液位的高度報警或控制，雙通道可實現上、下限兩點液位高度報警或控制以及二個液缸的液位 高度報警。適用于醫藥、食品、水處理、化工等行業的液位上、下限報警及自動給、排水控制。 二.應用范圍 適用于輕工、化工、食品、水處理等行業的自動給水、排水控制及各種導電液體的上/下限位報警。 三.主要技術指標 ＊工作電源∶AC220V±1O% 50HZ 或 DC24V ＊功率∶<=3W ＊環境溫度∶-30～50℃ ＊介質溫度∶-30～250℃ ＊介質壓力∶lMPa ＊液體電導率∶等于或小于200K.CM ＊輸出方式∶繼電器常開、常閉觸點。（觸點容量AC220V 1A；DC28V 0.5A） ＊電極材料∶不銹鋼 四.外型尺寸、安裝方法及端子圖 為滿足用戶的不同需求，本控制器有分體、一體兩種外形結構，一體型電子元件與電極安裝在一起，放在現場使用；分體型只有二次儀表，可安裝在儀表柜上，現場電極用戶可自行造或委托我廠加工。 1.一體型結構的外形尺寸及安裝方式： 2.分體型安裝端子插座外形尺寸: 3.分體型開孔尺寸、儀表面板及外形圖 　　　 4.分體型端子圖 五.典型應用 1.一體型單通道用于液位報警此時只需D1、D3兩條電極，對應端子3、4、5繼電器輸出。 2.一體型單通道用于液位控制　　　 3.一體型雙通道用于液位上，下限報警 4.分體型單通道用于液位報警 5.分體型單通道用于液位控制　　 6.分體型雙通道用于兩處液位報警 7.分體型雙通道用于上、下限報警 8.分體型雙通道用于液位控制（略） 六.選型注意事項： 1. 分體型結構安裝電極時應使電極與電極之間、電極與金屬倉壁之間相互絕緣。電極間距離一般為5～50cm，對于導電能力較高的液體距離可遠一些，對于導電能力較低的液體距離應近些。 2. 作為自動液位控制時，應使用三根長度不同的電極。如圖八所示：D3>D2>D1,D3-D2>50mm， 適當選擇D2和D1的長度可使液位控制在D2和D1的長度差之間。 3. 可用膠帶纏繞在電極上防止電極相互接觸，但不能纏到盡頭，至少應留出100mm的長度。 4. 電極連線最好用絞合線，不必用屏蔽線，并與電源線分開，避免與高壓線平行鋪設。 5. 分體型二次儀表不要和大容量的電磁開關并列安裝。
