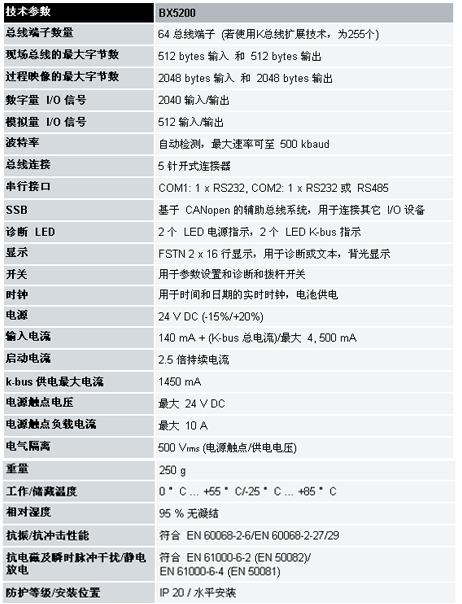

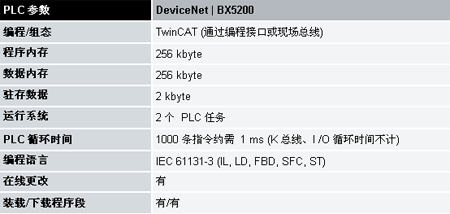

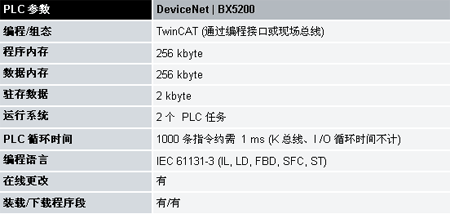

BX5200 總線端子控制器有一個 DeviceNet 從站接口。具有波特率自動檢測功能，最大可至 500 Mbaud ，使用一個地址選擇開關分配地址。該控制器可實現最多 512 字節的輸入和 512 字節的輸出數據交換。 一個節點包括一個 BX5200 總線端子控制器、 1-64 個任意數量的端子以及一個總線末端端子。若采用端子總線擴展技術，還可連接多達 255 個總線端子。 控制器可通過COM1 或 FC510x PC 現場總線卡的 DeviceNet 接口編程。就其配置和性能而言，BX 系列總線端子控制器介于 BC 系列總線端子控制器與 CX 系列嵌入式 PC 之間。BC 與 BX 系列的主要區別在于后者有較大內存并配有擴展接口。另外，還集成了兩個串行接口，用于編程和連接其它串行設備。控制器本身帶有一個背光顯示的 LCD 顯示屏（2 行顯示，每行 16 個字符）、一個撥桿開關和一個實時時鐘。通過集成的 Beckhoff 智能系統總線（SSB），它還可連接其它外圍設備，如顯示屏等。 BX 系列尤其適用于模塊化的機器解決方案。在通訊網絡中，總線端子控制器可以通過現場總線接口與其它系統部件進行數據交換。實時時鐘對日期和時間等分布式應用起重要作用。該系列的應用范圍與 BC 系列類似，但由于 BX 系列的內存較大，可以執行更為復雜的大型程序，并可本地管理更多數據（如歷史數據和趨勢數據記錄），然后通過現場總線存取。 用于分布式信號處理的 PLC 如同所有其它 Beckhoff 控制器，也使用 TwinCAT 自動化軟件進行參數設置和編程。BX 設備的編程采用 IEC 61131-3 標準的編程語言（IL、FBD、LD、SFC 或 ST ）。因此用戶可以使用熟悉的 TwinCAT 工具（如 PLC 編程界面、系統管理器和 TwinCAT Scope ）進行編程和管理。數據則可通過串口（COM1）或通過現場總線使用 Beckhoff FC520x PC 現場總線卡進行交換。 其組態也通過 TwinCAT 實現?，F(xiàn)場總線接口、SSB總線和實時時鐘通過系統管理器進行組態和設置參數。系統管理器可讀取所有連接的設備以及總線端子。參數設置完成后，組態將通過串行接口保存在 BX 中。這樣創建的配置在以后可隨時訪問。
