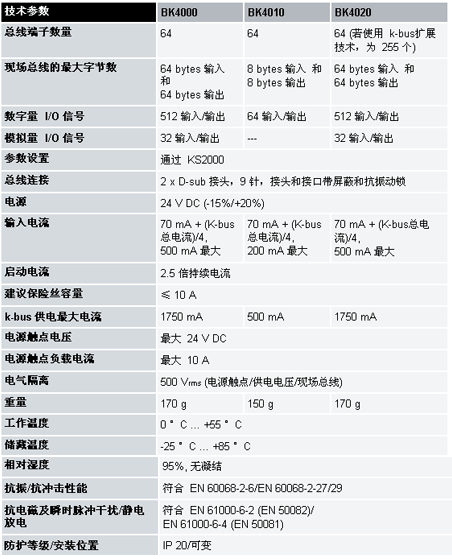

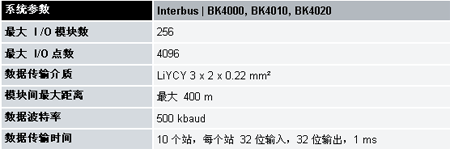

BK4000 、BK4010 和 BK4020 總線耦合器用于連接 Interbus 總線系統與總線端子。端子排可以模塊化方式擴展。一個節點包括一個總線耦合器、1 - 64 個任意數量的端子以及一個總線末端端子。 使用 BK4010“經濟型”，可極為經濟地建立 I/O 接口連接，可連接多達 64 個數字量輸入/輸出端子。 BK4020“經濟增強型”總線耦合器，通過 K 總線擴展技術，可在有限的空間中連接多達 255 個總線端子。 “經濟增強型”總線耦合器支持所有 Beckhoff 總線端子，每個從站可以處理多達 512 點數字量輸入和輸出。因?yàn)?Interbus 協議的緣故，模擬量通道數目最多為 32 個輸入通道和 32 個輸出通道。波特率可達到 500 Kbaud 。從站設備之間距離最大可以達到 400m ，這是因?yàn)楝F(xiàn)場總線接口扮演了中繼器的角色，這樣 Interbus 環網的總傳輸距離可以達到 13 km 。 總線耦合器在起動之后，會根據連接的總線端子，自動產生識別碼和長度代碼，由主站直接讀取。因此沒必要設置從站的參數。 總線耦合器能自動識別連接的總線端子，對輸入/輸出建立過程映像。第一個輸入/輸出信號占一個字的第一位 （LSB），從左邊開始，依次排列。總線耦合器將其它信號插在該字中。輸入和輸出區被清晰地區分。 Interbus 是一個開放式的現場總線系統，1987年推出。Interbus 總線是一個令牌環結構，在一條環路上可以連接 256 個從站。數據波特率可達到 500 Kbaud 。由于可靠有效的數據傳輸，傳感器和執行機構的數據可以遠距離傳輸。 對模擬量 I/O、位置測量等復雜信號的處理 BK4000 和 BK4020 總線耦合器可連接所有的總線端子。只要用戶將它們連接起來，處理模擬 I/O 信號與處理其它種類的信號沒有什么區別。控制器過程映像區內的信息以字節隊列的格式出現，等待控制器作下一步處理。 在每一個具體應用中，模擬量總線端子和多功能總線端子都可以通過 KS2000 組態軟件進行配置。根據不同型號，模擬量總線端子寄存器中存有溫度范圍、增益和線性參數。使用 KS2000 軟件，可以在 PC 機上設置所需參數?？偩€端子可以永久存儲方式和發生故障時的安全存儲方式保存參數設置。 當然，總線耦合器也可以由控制系統來控制。在 PLC 或 IPC 的調試階段，使用功能塊（FB）即可對整個 I/O 進行配置。如果需要，控制器可以上載分布式產生的組態數據，以便于集中管理和存儲這些數據。因此，當更換一個總線耦合器時，不需要重新調整。當上電時，控制器自動進行所需配置。該功能可使用 KS2000 軟件實現。 InterbusInterbus 耦合器帶有 SUPI3 協議芯片，支持Interbus主站的多種診斷功能。G4 芯片支持主站依次編址。
