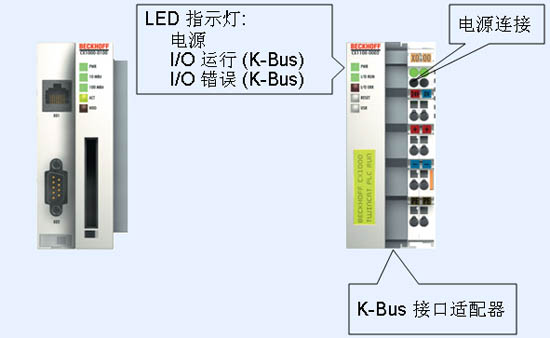

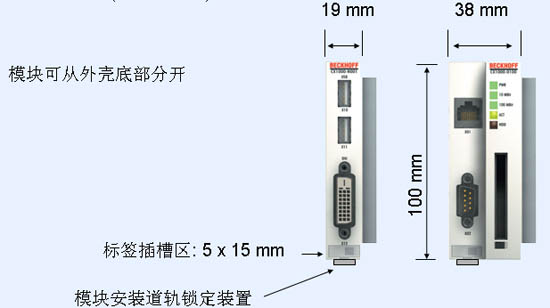

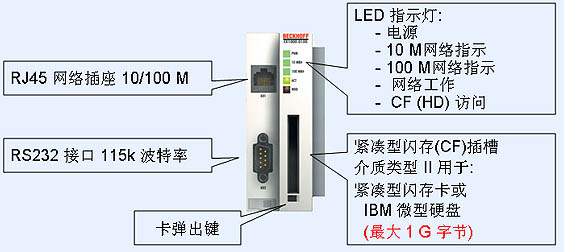

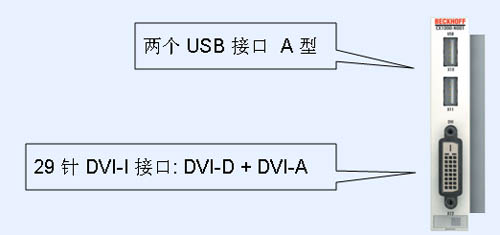

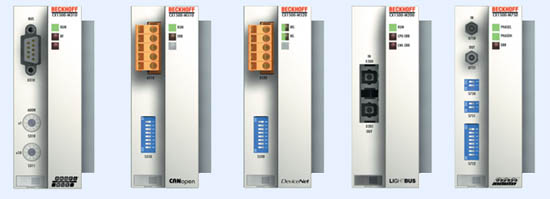

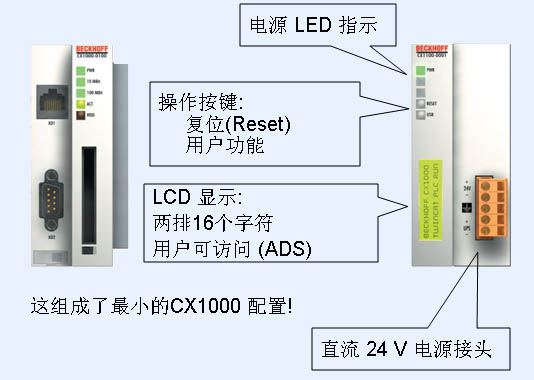

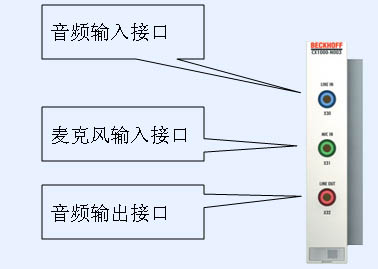

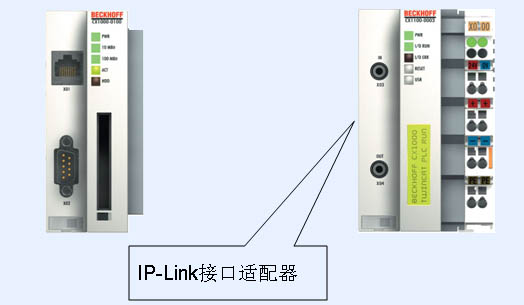

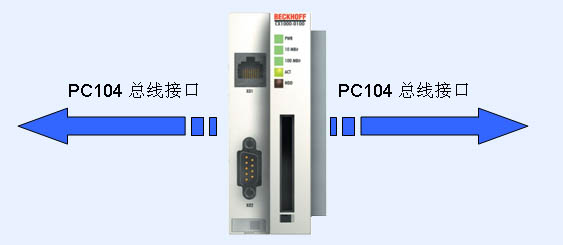

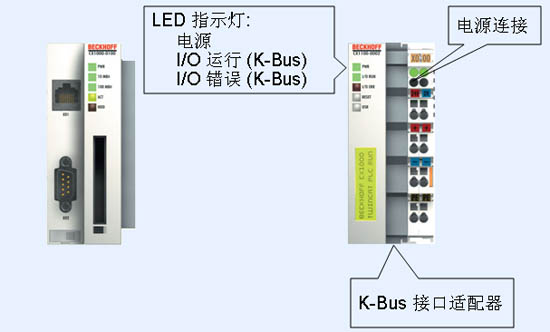

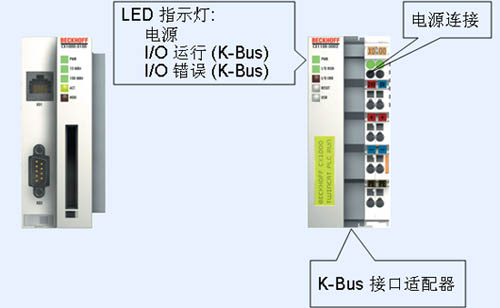

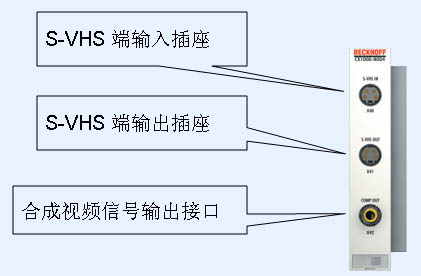

設計規范 ＊ 功能強大的 32位 通用目標控制器 ＊ 基于奔騰 x86 系列的結構 （帶 FPU） ＊ 使用 x86 的編碼發生器作為系統設備和 plc的編譯器 ＊ 顯示分辨率從320x240 到 1024x768 ＊ 模塊化的硬件和軟件結構 ＊ 無風扇 （底功耗）, 無旋轉介質 ＊ 運行標準的嵌入式操作系統 （Win CE 4.0 /嵌入式 XP） ＊ 倍福的 TwinCAT CE 軟件平臺 （實時 plc編程 + 軸運動控制） ＊ 操作本站可掛接倍?？偩€端子排+現場總線盒 應用設想方案 “黑箱” 無顯示操作 :傳輸系統、水處理控制單元、分撿器帶顯示操作（+觸摸屏 或 鍵盤）小的 + 中等的 機械 （例如: 打標機, 剪切機,擠壓機,印刷機, 輪胎機械,移動電話制造業）樓宇自動化、過程控制 （例如: 溫度, 液壓控制） CX1000 核心 CPU 單元/266 MHz 、奔騰 MMX （x86 ） 兼容的 CPU 帶有 FPU、16 MB 閃存用于操作系統 + 應用程序 + 用戶文件（操作系統放在保護的ROM 區） 32 MB 隨機存儲器 RAM 系統接口模塊CX1000-N001 = DVI + USB 顯示器和觸摸屏接口： DVI：視頻信號通過標準的 DVI 連接 （接線最長. 5 米）到 3.7寸、6寸、10寸、 12寸,、15寸 的顯示器上 USB：可連接觸摸屏或鼠標,鍵盤, 掃描儀,打印機, CD-ROM 讀寫器 … CX1500-Mxxx：現場總線主站模塊 一般準則： 用于CX1000系統的現場總線主站模塊在功能性和價格上與用于普通PC機的單一通道PCI卡一樣. TwinCAT CE 的特性 ＊ 實時性是基于 Windows CE 的自身能力 ＊ 最小可能的循環周期: 1ms ＊ 從實時任務操作系統功能內部訪問的可行性, 象: ＊ 網絡 ＊ USB ＊ RS232 ＊ 硬件獨立 ＊ 在 Windows CE 中安全處理（保護功能） ＊ 與 TwinCAT “NT“ 相同的代碼 ＊ 支持所有的現場總線系統 ＊ 全部的 PLC 功能, 1 CPU 帶有 4 個任務 ＊ 全部的 NC 功能 （盡管有限的控制坐標數量 ） ＊ 系統組態用 TwinCAT System Manager CX1000 核心 CPU 單元 ● 266 MHz 奔騰 MMX （x86 ） 兼容的 CPU 帶有 FPU ● 16 MB 閃存用于操作系統 + 應用程序 + 用戶文件（操作系統放在保護的ROM 區） ● 32 MB 隨機存儲器 RAM CX1000 核心 CPU 單元 核心 CPU 單元 驅動 PC104 總線 CX1100-0001 電源模塊 CX1100-0002 帶K-Bus總線的電源模塊 系統接口模塊CX1000-N001 = DVI + USB 顯示器和觸摸屏接口： DVI: 視頻信號通過標準的 DVI 連接 （接線最長. 5 米）到 3.7寸, 6寸, 10寸, 12寸, 15寸 的顯示器上 USB: 可連接觸摸屏或鼠標,鍵盤, 掃描儀,打印機, CD-ROM 讀寫器 … CX1000 外形尺寸 高度：91 mm （前面板高度） 52 mm （插座板高度） CX1500-Mxxx: 現場總線主站模塊 一般準則： 用于CX1000系統的現場總線主站模塊在功能性和價格上與用于普通PC機的單一通道PCI卡一樣。 CX1100-0002 帶K-Bus總線的電源模塊 K-Bus 信息被存放在一個2K字節的DPRAM中通過PC104 總線去讀寫 DPRAM CX1100-0002 帶K-Bus總線的電源模塊 K-Bus 信息被存放在一個2K字節的DPRAM中通過PC104 總線去讀寫 DPRAM CX1100-0003 帶K-Bus總線 + IP-Link的電源模塊 K-Bus + IP-Link信息被存放在一個4K字節的DPRAM中 系統接口模塊CX1000-N003 = 聲卡 音頻語音：符合 英特爾 AC97 標準全雙工 48kHz 立體聲接口可以播放 WAV, MIDI, AC-3音頻輸出可用于耳機或音響設備 系統接口模塊CX1000-N004 = 視頻卡 視頻信號： S-VHS 端輸入, 具有 “畫中畫” 功能 注意:：畫面不能被捕獲到存儲器中 S-VHS 端輸出和合成視頻輸出適配于電視機 （PAL + NTSC, 可設定制式） 在 Windows CE 上 TwinCAT 對存儲器的要求 操作系統存儲占有量： 大約 8 M字節（包括 IE 5.5, 無 MMP） NET 緊湊式框架將增加大約 4 M字節 注意：增加 NK.BIN 也意味著增加啟動時間. TwinCAT CE 組件存儲占有量： 大約 4M字節=> 如使用16 M字節的閃存,大約剩有 4 M字節的空間供用戶的應用程序和數據使用 （不能使用.NET緊湊式框架）.
