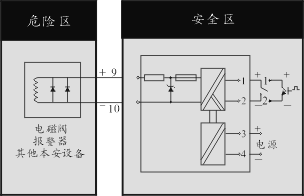

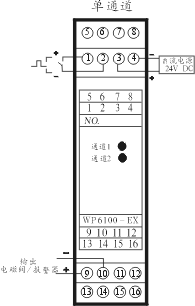

電 源：24V DC±2V 功 耗：約2.8W（每一路） 連接的現場設備及所處區域： 電磁閥、聲光報警器等現場本安設備 。0區、1區、2區、ⅡA、ⅡB，T4～T6危險區 WP6100-EX系列開關量輸出隔離式安全柵，將安全區的電源通過開關或邏輯電平信號,控制驅動危險區的現場本安設備，它適用于驅動如電磁閥、聲光報警器等一些小功率本安設備。該產品需要獨立供電,電源、控制輸入和輸出三隔離。 產品特點 防爆標志：[Exia]ⅡC 電 源：24V DC±10% 功 耗：約2.8W（每一路） 危險區信號輸出等效電路： 危險區信號輸出特性圖： 最大輸出電壓：24V 最小輸出電壓：12V（輸出電流60mA） 安全區信號輸入： 輸入開關閉合、晶體管導通或端子1、2之間邏輯電平≤1V、向危險區設備供電。 輸入開關打開，晶體管不導通或端子1、2之間邏輯電平≥4V，不向危險區設備供電。 國家防爆電氣產品質量監督檢驗中心 （CQST）認證參數（9，10端子間） U0：25V、I0：185mA，P0：1156mW、UM：250V ⅡA：C0：2.79μF、L0：30mH ⅡB：C0：0.48μF、L0：15mH ⅡC：C0：0.11μF、L0：3，5mH 連接的現場設備及所處區域： 電磁閥、聲光報警器等現場本安設備 0區、1區、2區、ⅡA、ⅡB，T4～T6危險區 功能示意圖 儀表接線圖 儀表選型
