接口PROFIBUS DP（Drive）



的時鐘同步性特點能夠有效地、高質量地保證高速實時的運動控制穩定性和高精度。該接口優化了PROFIBUS DP的報文結構，通過了PROFIDRIVE行規的V3認證，用于直接連結驅動系統組成分布式的運動控制系統，可以實現高速生產過程的高質量控制。



SIMATIC CPU 31xT-2 DP（T-CPU）

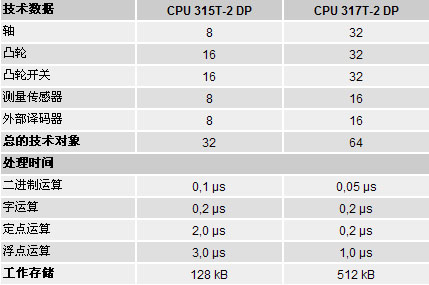

分為CPU315T-2 DP 和CPU 317T-2 DP。這兩種檔次的T-CPU，功能上面完全相。為了更好的滿足不同客戶的不同應用需求，在控制能力上面有一些區別。

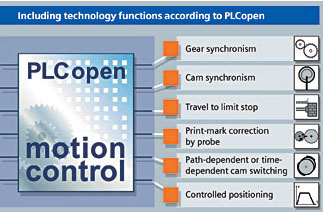

所有與運動控制有關的功能均是用符合PLCopen規范（任務組運動控制，Task Force Motion Control）的功能塊（FB），放于功能庫中，供用戶直接調用。如：電子齒輪，電子凸輪盤，印刷標記同步控制，凸輪開關，定位控制，等等。


SIMATIC T-CPU 可以給用戶帶來的利益



SIMATIC T-CPU完全集成到西門子的全集成自動化系統中

SIMATIC T-CPU對PLC功能、運動控制功能的開發，使用工程師所熟悉的相同SIMATIC Manager編程語言（LAD，F(xiàn)BD，STL，S7-SCL，S7-Graph， CFC）。無需花費時間、金錢學習其他的編程語言來實現復雜的運動控制任務?，F(xiàn)有的S7編程知識和技巧可以繼續使用，入門非常容易

SIMATIC T-CPU的整個工藝組態過程，通過簡便、友好的對話框實現，進行必要的設置。例如，機械數據、驅動系統的選擇，運動控制系統的設置，等等?？梢源蟠蠊?jié)省時間，而且對于沒有系統學習過運動控制知識、第一次使用的用戶而言，非常容易上手使用

SIMATIC T-CPU的運動控制功能塊（FB塊），符合PLCopen規范（任務組運動控制，Task Force Motion Control）。因此，T-CPU符合國際標準，工程、組態和系統維護極為容易

SIMATIC T-CPU的易用性，減少了工程投資費用，節約了用戶的編程、調試和維護時間，減少了培訓成本

SIMATIC T-CPU可以和其他S7 300 PLC的程序同時使用。除了準確的單軸定位功能以外，可以典型用于3軸到8軸，最多到32軸的速度控制、位置控制。而且，T-CPU還適用于復雜的同步運動工序。例如，實軸耦合聯結虛擬軸運動，實軸間的電子耦合聯結運動，電子齒輪，凸輪盤，電子凸輪開關輸出，印刷標記點修正，等等

SIMATIC T-CPU具有統一的SIMATIC診斷工具，實時位置軌跡跟蹤調試工具，方便用戶的使用
