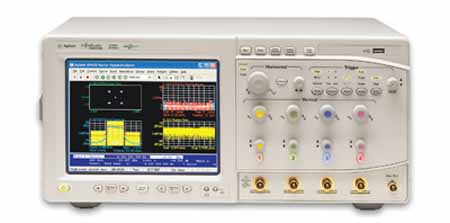

安捷倫科技公司（NYSE：A）近日推出一款專為分析調制寬帶通信信號而優化的測量系統—Agilent VSA80000A超寬帶（UWB）矢量信號分析儀（VSA）系統。分析調制寬帶通信信號需要使用寬帶信號分析功能，而基于頻譜分析儀的傳統分析方法卻對此無能為力。安捷倫新型VSA80000A超寬帶矢量信號分析儀系統可對高達13 GHz的信號帶寬進行精確測量。它是從事UWB設計，需要進行關鍵的一致性測試或診斷和調試系統的工程師的理想選擇。 UWB技術正在推動計算機外設從有線USB（通用串行總線）向無線USB的轉變，為用戶帶來更大的靈活性。UWB技術最初是在航空/國防應用（如寬帶雷達和衛星通信）中使用，現在已廣泛應用于近距離通信和網絡建設的商業解決方案中。新的應用包括基于WiMedia的多頻段OFDM（正交頻分復用）超寬帶物理層信號，例如經過認證的無線USB標準中的信號。 UWB技術完全不同于目前使用的、依賴窄帶頻譜收發數據的蜂窩和無線網絡標準。傳統的頻譜分析儀適合在這些應用中測試設計，因?yàn)樗?0-MHz或更窄的頻譜中提供超過80 dB的動態范圍。在UWB系統中，數據是在較寬的頻率范圍和較窄的幅度范圍內發送。示波器最適用于在這些條件下測試設計，因?yàn)樗峁┹^大的分析帶寬（高達13 GHz）以及大于或等于40 dB的無雜散信號動態范圍。 安捷倫的VSA80000A UWB VSA是在Agilent Infiniium實時示波器（具有高達13 GHz的信號帶寬）和Agilent 89601A矢量信號分析軟件（測量和分析調制信號）的基礎上構建的。89600 VSA軟件是業界開發和診斷新技術（例如超寬帶技術）最重要的工具。VSA軟件： 1.提供一系列靈活強大的測量和顯示能力，包括先進的解調測量； 2.直接在示波器的內置電腦中運行，并在示波器屏幕上顯示分析結果； 3.通過窄帶頻譜分析儀或?qū)拵静ㄆ鳙@取和分析信號，對于處理調制信號的工程師有著極其重要的價值。 Agilent Infiniium實時示波器一次性捕獲完整的UWB猝發信號高達13 GHz。 4.VSA80000A 1-GHz帶寬型號提供4 GSa/s數據速率、128 Mpts存儲長度（32微秒）和4個模擬通道； 4.VSA80000A 2至13-GHz帶寬型號提供40 GSa/s數據速率、64 Mpts存儲長度（50微秒）、4個模擬通道和目前市場上高頻示波器中的最低本底噪聲。 兩個系列的示波器都提供超過40 dB的無雜散信號動態范圍。工程師可以使用這些示波器進行同軸測量，或使用業界領先的InfiniiMax探測系統對高達13 GHz的多種制式的信號進行有源差分測量。
