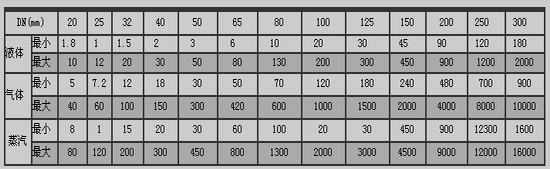

LUGB－21/ZX渦街流量傳感器用途： 該傳感器是一種新型流量傳感器， 可以用于多種數據散集系統，與XS型流量顯示儀配套組成流量計，用于測量管道中液體、氣體、蒸汽的瞬時流量和累積流量，并輸出信號控制相應設備。該傳感器廣泛用于電力、機械、輕工、冶金、石油、化工、造紙、科研及城市供水、供熱、供氣以及各種工業過程控制、能源管理和環境工程等領域。 LUGB－21/ZX渦街流量傳感器工作原理： “卡門渦街”原理，當流體流經傳感器本體內的三角柱時，柱體兩側交錯產生兩列有規則的旋渦，使柱體后的探頭體產生交變應力；埋設在探頭體內的壓電元件受交變應力作用產生的交變電荷分別送給二個電荷轉換器，經檢測放大器信號處理，轉變?yōu)槊}沖信號或標準電流信號。 LUGB－21/ZX渦街流量傳感器主要特點： 流量傳感器的感應元件不直接與被測介質接觸，故性能穩定，可靠性高 流量傳感器內無可動部件，結構簡單牢固，因而壓損小，維護量小，使用壽命長 測量范圍度寬：可達15：1，20：1 顯示：可選配分體顯示表，顯示瞬時流量與累積流量 LUGB－21/ZX渦街流量傳感器主要技術參數： 型號說明：LUGB-21不帶現場顯示、LUGB-ZX帶現場顯示，可顯示瞬時流量和累積流量 測量介質：液體、氣體、過熱/飽和蒸汽 環境溫度：-25—＋55℃，濕度：≤85% 介質溫度： 　　 （1）普通型：-40—＋130℃，-10—＋250℃ 　　 （2）高溫型：-10—＋300℃，-10—＋380℃　 　　 （3）防爆型：-40—＋80℃ 精度等級：液體±1%；　氣體±1%；　蒸汽±1.5% 輸出信號： （1）三線制電壓脈沖　　低電平0—1V；高電平＞4V；占空比為50% （2）二線制電流信號4—20MA 供電：24VDC，工作壓力：0—2.5MPA，（注：應用戶要求，可提供高壓力流量計） 殼體材質：碳鋼；不銹鋼（1Cr18Ni9Ti）；防爆類型：本安型iaⅡCT6 內徑規格及流量范圍（單位：立方米/小時）見下表（400－500口徑略）
