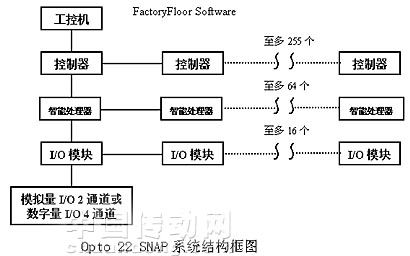

基于PC的分布式I/O控制系統，主要應用于工業自動化控制領域。它提供了一個軟硬件開發平臺，用戶可根據需要構成一個從幾點到幾十萬點的可大可小的控制系統。 產品介紹 由于該系統是采用大家所熟悉的PC技術為基礎，所以它不僅在開發、設計、調試、維護方面十分容易，而且在一些性能方面遠遠超過傳統的PLC、DCS系統，如模擬量的處理、浮點運算、PID調節、通訊、多媒體、人機界面方面。該系統既采用上下位機方式，又在現場采用多級CPU控制處理（控制器采用了32位的68000系列 CPU，智能板采用80C196CPU），而且還是一個分布式I/O系統，所以系統的實時性、可靠性、靈活性是其他任何系統難以比擬的。   Opto 22 SNAP系統由工控機、控制器、智能板、I/O模塊組成，控制器之間及智能板之間提供串行、并行及以太網通訊，可采用Optomux、Pamux、Mistic 通訊協議，所有I/O控制模塊終生保用。 · 工控機的功能： 運行FactoryFloor軟件套件，包括OptoControl，OptoDisplay，OptoServer，OptoConnect，OptoRuntimePC（Windows NT）多個軟件包，提供良好的人機交互界面。一臺工控機通過一個串口可與255個SNAP控制器通訊。 · 控制器的作用： 控制器:從OptoControl中接受完整的控制策略，并將事件/反應，PID調節等功能分發到智能板。在運行過程中，控制器與智能板之間實時通訊?？刂破饕灿写薪涌诳膳c其它的串行設備以及運動控制器相連?？刂破骺梢允擒涍壿?、ISA板卡、RTU或其它的工業控制器。一臺控制器通過一個串口可與64個SNAP智能板通訊。 · 智能板的作用：   智能板是控制器與I/O模塊間的接口，無須控制器干預，它可以獨立完成下列功能:工程單位轉換、熱電偶線性化、PID調節、高速計數功能、頻率及脈沖測量等等。通過智能板內的一個邏輯事件也可以中斷與上面控制器的聯系。一個SNAP智能板可控制一塊底板上的16個I/O模塊。底板上的前8個位置可插數字量I/O模塊, 所有的位置均可插模擬量模塊。 · I/O模塊的作用： I/O模塊主要是提供與外部設備的隔離功能，模擬量模塊還提供變換隔離功能以消除地線環流干擾。所有的Opto 22 I/O模塊終生保用。 一個SNAP數字量模塊包括4路數字量信號，可以是輸入或輸出、交流或直流。輸出模塊每路都帶熔斷絲。 一個SNAP模擬量模塊包括1路、2路或4路模擬量信號，可以是輸入或輸出。 軟件編程：   Opto 22 SNAP系統的軟件平臺為FactoryFloor，該軟件可以完成控制邏輯、人機界面、數據庫連接等多方面的功能，主要包括以下五個部分: · OptoControl: 流程圖開發工具，實現控制策略，下裝程序至控制器。 · OptoDisplay: 多媒體、人機界面開發工具，圖形化顯示控制器內的信息狀態，傳送操作 者指令到控制器，同時執行報警，歷史趨勢，訪問數據。 · OptoServer: OPC或DDE數據服務器。 · OptoConnect: 控制器數據庫與SQL或Access數據庫間雙向聯結。 OptoRuntimePC: 在Windows NT環境下，仿真控制器實現軟邏輯控制。
