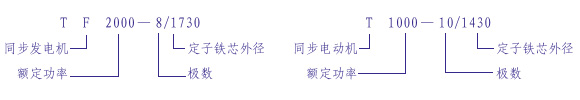

概述 TF系列為大型三相同步發電機，T系列為大型三相同步電動機。 TF系列同步發電機可由電動機、蒸汽機、內燃機或其他原動機帶動發電。本系列發電機的頷定功率因數為O．8（滯后）。 T系列同步電動機適用于傳動通風機、水泵、電動發電機組及其他通用機械。本系列電動機的額定電壓為600OV，根據用戶要求亦可制1O000V額定頻率為5OHZ，額定功率因數為O．9（超前）。電動機允許全壓接起動，起動時轉子回路應串接1O倍于磁組電阻的起動電阻。 TF、T系列同步電機均符合國家標準GB755《旋轉電機基本技術要求》的有關規定。 產品型號及含義 結構簡介 TF、T系列同步電機為臥式結構，冷卻方式有開啟自扇冷式、管道或半管道通風式、封閉自循環通風式。T系列電動機可制成一端軸伸，也可制成端軸伸。旋轉方向從集電環端看為逆時針旋轉。根據需要可改變電機的旋轉方向，但電機的風葉應作相應的變動。 機座：用鋼板焊成整體結構。機座與軸承座分別固定于鋼板焊成的底板上。 定子鐵心：用O．5mm厚的硅鋼扇形沖片疊壓而成，扇形沖片兩面涂有絕緣漆。定子鐵心用拉緊螺桿或鴿尾筋固定在機座上。 定子繞圈：由扁銅線繞制而成，采用B極絕緣，并有防電暈措施。線圈端部綁扎牢固。并經整體浸漆處理。 磁極：用薄鋼板沖制的磁極沖片疊壓而成，磁極鐵心外套以磁極線圈。整個磁極裝在磁軛上。 磁極線圈：由扁銅線繞制而成，經絕緣處理后為B級絕緣。 軸承：由鑄鐵的軸承座和澆有軸承合金的軸瓦等組成。潤滑方式為油環自潤滑或外加油路系統的復合潤滑。 電刷與集電環：集電環為裝配式結構。電刷裝在恒壓刷盒內，由導電板將電刷連接起來，整個刷架固定在輪承側面。 勵磁方式：TF、T系列同步電機采用晶閘管勵磁裝置勵磁。勵磁裝置可由我廠配套提供。
