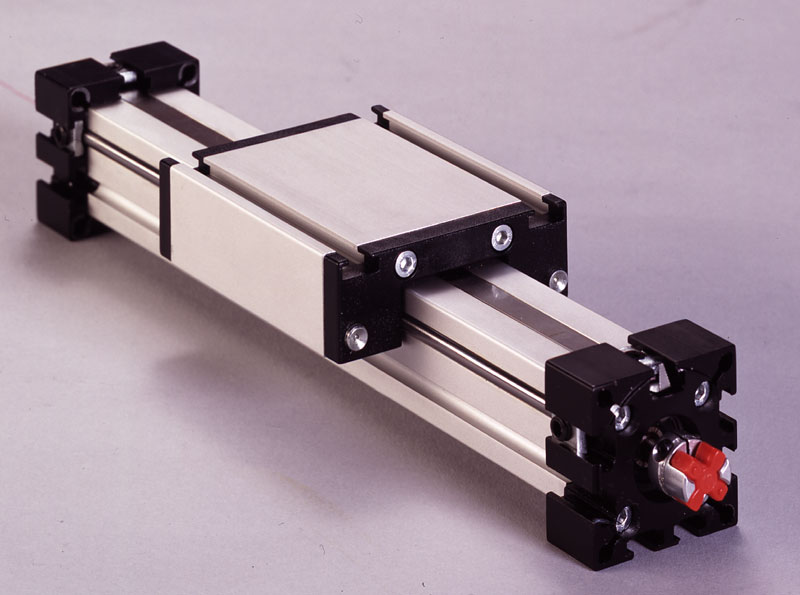

ELZ直線定位單元是由側裝硬質圓柱鋼滑軌的方形鋁材結構組成的，滑塊通過滑輪與滑軌耦合；同步齒型帶推動滑塊實現直線運動。同步齒型帶的張力可以通過滑塊上簡單的螺絲調整裝置方便的實現，這個裝置同時也可用于調整兩個或多個定位單元的平行度。 適合定位長度：按要求最長6000㎜ 滑塊安裝：T形條板，螺紋孔 單元安裝：通過支撐板上的T 型槽，或安裝裝置 同步帶類型：內置鋼絲加固型HTD同步齒型帶，當改變方向不產生反向間隙。重復定位精度：±0.1mm ELZZ與ELZ直線定位單元類似，但滑塊由同步齒形帶獨立驅動。 適合定位長度：按要求最長4000㎜ 滑塊安裝：T形條板,螺紋孔 單元安裝：通過支撐板上的T 型槽，或安裝裝置 同步帶類型：內置鋼絲加固型HTD同步帶齒型帶，當改變方不產生反向間隙。重復定位精度：±0.1mm ELSZ直線定位單元是由側裝硬質圓柱鋼滑軌的方形鋁材結構組成的，滑塊通過滑輪與滑軌耦合；同步齒型帶推動滑塊實現直線運動。同步齒型帶的張力可以通過滑塊上簡單的螺絲調整裝置方便的實現，這個裝置同時也可用于調整兩個或多個定位單元的平行度。ELSZ與ELZ不同在于前者電機安裝在滑塊上，后者電機安裝在鋁材端面。 適合定位長度：按要求最長6000㎜ 滑塊安裝：T形條板，螺紋孔 單元安裝：通過支撐板上的T 型槽，或安裝裝置 同步帶類型：內置鋼絲加固型HTD同步帶齒型帶，當改變方時不產生反向間隙。重復定位精度：±0.1mm ELSD直線定位單元是由ELSZ加了一個旋轉軸后形成的，一些元件如氣閥、機器手可以安裝在旋轉軸上。 適合定位長度：按要求最長2000㎜ 滑塊安裝：T形條板，螺紋孔 單元安裝：通過支撐板上的T 型槽或安裝裝置 同步帶類型：內置鋼絲加固型HTD同步帶齒型帶，當改變方向 時不產生反向間隙。重復定位精度：±0.1mm ELZT兩個滑塊，上下安裝，由兩條獨立的同步齒形帶驅動，上一條帶直接與安裝電機的滑塊耦合在一起，下一條環形帶的上部運上滑塊連接，下部與下滑塊連接，這樣當電機驅動上滑塊運動時，下滑塊隨之運動。兩個滑塊的平行度和張力都可由各自的張力調節機構調整。 適合定位長度：按要求最長3000㎜ 滑塊安裝：T形條板，螺紋孔。 單元安裝：通過支撐板上的T 型槽，或安裝裝置。 同步帶類型：內置鋼絲加固型HTD同步帶齒型帶，當改變方向時不產生反向間隙。重復定位精度：±0.1mm ELHZ直線定位單元是由側裝硬質圓柱鋼滑軌的方形鋁材結構組成的，滑塊通過滑輪與滑軌耦合；同步齒型帶推動滑塊實現直線運動。同步齒型帶的張力可以通過滑塊上簡單的螺絲調整裝置方便的實現，這個裝置同時也可用于調整兩個或多個定位單元的平行度。它與ELZ的不同在于同步齒形帶放在導軌內部。 適合定位長度：按要求最長3000㎜ 滑塊安裝：T形條板，螺紋孔 單元安裝：通過支撐板上的T 型槽，或安裝裝置 同步帶類型：內置鋼絲加固型HTD同步帶齒型帶，當改變方向時不產生反向間隙。重復定位精度：±0.1mm ELVZ與ELHZ直線定位單元不同在于同步齒形帶及安裝軸轉過90度角。 適合定位長度：按要求最長3000㎜ 滑塊安裝：T形條板，螺紋孔 單元安裝：通過支撐板上的T 型槽，或安裝裝置 同步帶類型：內置鋼絲加固型HTD同步帶齒型帶，當改變方向 時不產生反向間隙。重復定位精度：±0.1mm ELZW直線定位單元是由兩個ELHZ成直角安裝而成的，兩個成直角的單元共用一條齒形帶。 適合定位長度：按要求最長3000㎜ 滑塊安裝：T形條板，螺紋孔 單元安裝：通過支撐板上的T 型槽，或安裝裝置 同步帶類型：內置鋼絲加固型HTD同步帶齒型帶，當改變方向時不產生反向間隙。重復定位精度：±0.1mm ELZU由兩個Y軸和一個X軸組成，由一條環繞的齒形帶驅動，齒形帶可以在不同的方向運行，定位是由兩個電機共同實現的，Y軸的對角位置偏差式同等的。 優點：當物體較輕時，可以產生很高的加速度。 適合定位長度：按要求最長3000㎜ 滑塊安裝：T形條板，螺紋孔。 單元安裝：通過支撐板上的T 型槽，或安裝裝置。 同步帶類型：內置鋼絲加固型HTD同步帶齒型帶，當改變方向 時不產生反向間隙。重復定位精度：±0.1mm
