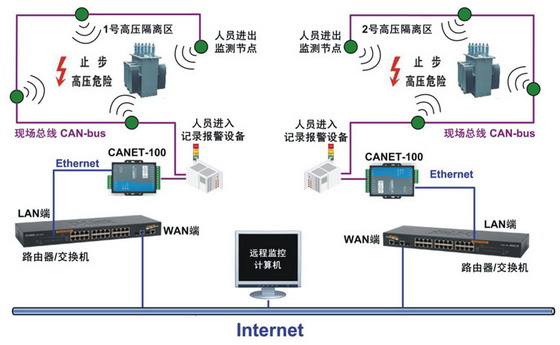

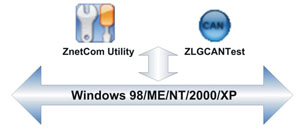

如圖所示，CANET-100以太網-CAN轉換器實現CAN-bus數據和Ethernet數據相互傳輸?shù)墓δ?，它?nèi)部集成了1路CAN-bus 接口和1路10M Ethernet 接口，并自帶TCP/IP協議棧，用戶利用它可以輕松完成CAN-bus網絡和Ethernet網絡的互連互通，建立以太網-CAN兩層網絡架構，大大擴展CAN-bus網絡的應用范圍。 　　如下圖所示用戶可以通過配套的ZnetCom Utility配置軟件，在計算機上對CANET-100的各項參數進行配置，包括工作端口、目標IP和端口、CAN通信波特率、CAN端ID驗收過濾等參數均可方便設定。 　　如果用戶需要在特定的上位機軟件中集成對CANET-100進行配置的功能，而不需要通過ZnetCom Utility配置軟件來完成。CANET-100向用戶提供以CANET-100以太網端的通信協議，并提供對CANET-100進行配置功能的配置函數庫和詳細的配置庫函數說明，方便用戶應用。配置函數庫支持在VC、VB、Delphi和C++ Builder四種開發環境下調用；支持在 Windows98/ME/NT/2000/XP操作系統下調用。 對于CAN總線的數據檢測，CANET-100提供ZLGCANTest上位機測試軟件，便于用戶在計算機上觀察CAN總線的數據。 功能特點 ●內嵌16KB RAM，128KB FLASH，更大緩存，更高性能； ●CAN通道波特率5K～1000Kbps任意設定； ●1路10M以太網接口； ●4000幀/秒； ●支持TCP/IP協議包括：ETHERNET、ARP、IP、ICMP、UDP、DHCP； ●工作方式UDP，工作端口，目標IP和端口均可設定； ●支持DHCP或者靜態獲取IP地址； ●可使用上位機配置工具ZnetCom Utility進行各種配置； ●提供通用配置函數庫，方便用戶使用VC、VB、Delphi和C++ Builder開發應用程序； ●提供ZLGVCI驅動庫接口，提供函數調用VC例程源碼、二次開發接口庫文件； ●低功耗設計，最大工作電流75 mA； ●支持操作系統Windows 98/me/NT/2000/XP。 產品特性 ●CAN接口：CAN接口采用方便連接的開放式插座； ●以太網接口：10M以太網接口（RJ45接口）； ●CAN通道采用光電隔離、DC/DC電源隔離，隔離模塊絕緣電壓：2500Vrms； ●同時支持CAN2.0A和CAN2.0B協議，符合ISO/DIS 11898標準； ●以太網端1.5KV電磁隔離； ●CAN接口端可安裝外置式終端電阻； ●安裝方式：可選標準DIN導軌安裝或簡單固定方式； ●工作電壓：+9V～+24V； ●工作溫度：0℃～65℃； ●儲存溫度：-25℃～85℃。 應用案例 CANET-100在高壓隔離區遠程監控系統中的應用 　　如圖所示在城市電力系統中，分布著多個高壓電力設備區，規劃為隔離地帶。其人員的進入受到嚴格限制，為了人員和設備的安全，在高壓電力設備區周圍安裝多個人員進出檢測節點，以便及時發現未經授權的人員非法進入。其監控信息通過CAN-bus傳遞到安裝在現場的人員進入記錄報警設備，并通過CANET-100將信息傳遞到路由器或者交換機，監控信息最終到達電力系統監控中心。整個系統實現了現場實時監控報警和遠程監控，為電力系統信息化建設構建了良好的通信框架。
