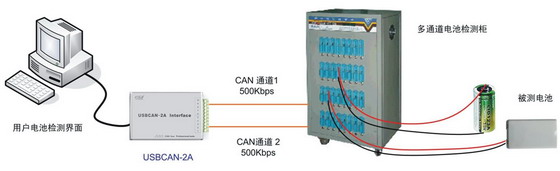

USBCAN-2A智能CAN接口卡是與USB1.1總線兼容的，帶有2路CAN接口的智能型CAN數據接口卡。采用USBCAN-2A智能CAN接口卡，PC可以通過USB總線連接至CAN網絡，構成實驗室、工業控制、智能小區等CAN網絡領域中的數據處理與數據采集。 　　USBCAN-2A智能CAN接口卡是CAN產品開發、CAN數據分析的強大工具；同時，具有體積小、即插即用等特點，也是便攜式系統用戶的最佳選擇。 USBCAN-2A接口卡上自帶光電隔離模塊，使USBCAN-2A接口卡避免由于地環流的損壞，增強系統在惡劣環境中使用的可靠性。 　　USBCAN-2A智能CAN接口卡配有可在Win9X/Me、Win2000/XP下工作的驅動程序，并包含詳細的應用例程。 產品規格 ●CAN接口：Open5接口； ●供電方式：USB總線供電或使用外接電源（+9V～+25V，400mA）； ●光電隔離：2500VDC； ●工作溫度：-20℃～+80℃； ●物理尺寸：115mm＊76mm。 產品特點 ●PC接口：USB1.1接口； ●CAN通道數：2通道隔離CAN接口； ●CAN協議： 符合CAN 2.0B規范，兼容CAN 2.0A，符合ISO/IS 11898； ●CAN波特率：可編程任意設置，范圍在5Kbps～1Mbps之間； ●最高幀流量：每通道5000幀/秒； ●CAN通訊接口：DB9 針型/孔型雙插座，符合DeviceNET和CANopen標準； ●CAN控制器：PHILIPS SJA1000； ●CAN收發器：PHILIPS PCA82C250。 應用方案 多通道電池檢測系統 　　多通道電池檢測系統專門用于科研院所、學院機構和生產測試單位批量檢測電池，用一臺普通計算機進行用戶管理，實現電池的各種詳細參數測量以及電池充電放電的詳細時間和電流測試。然后通過傳輸將命令下載至電池檢測柜上，執行充放電參數。 　　方案的特點是檢測通道多，通訊數據量大，現場強電設備多，干擾大。 【原方案】采用RS-485進行通訊，單通道通訊速率57.6Kbps。 【新方案】如圖所示采用基于USBCAN-2A的2通道工業級CAN接口卡進行CAN總線通訊，每通道通訊波特率是500Kbps。 【新方案的優勢】原有的RS-485通訊速率低不能滿足大量數據同時通訊的要求；RS-485的總線無可靠性保護機制，非常容易受干擾，常常導致通訊失?。徊捎昧诵滦偷腢SBCAN-2A接口卡進行CAN總線進行通訊，大大提升電池檢測和充放電數據交換速率，提高系統運行的的實時性、效率和穩定性，并且CAN總線能帶節點數目幾乎不受限制，方便系統自由擴展，所以CAN總線成為多通道電池檢測系統的首選。
