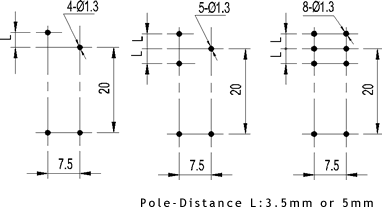

產品特性 負載大、適用于大功率切換. 體積小、適用于高密度安裝. 具有5000VAC抗電強度 可用于遙控電視機、復印機、售貨機、空調機等. 技術參數(shù) 外型尺寸（L×W×H） 29 × 12.8 × 26 mm 觸點形式 （國內） 1H,1Z 2H,2Z （國外） 1A,1C 2A,2C 觸點材料 AgPd（鏡觸點鍍金） 觸點負載 1A 1C: 10A.16A.20A/220Vac 30Vdc （20A僅對5mm腳距） 2A 2C: 5A.8A/220Vac 30Vdc 觸點接觸電阻 ≤50 mΩ 最大切換功率 300W 2200VA 最大切換電壓 110Vdc 380Vac 最大切換電流 20A 機械壽命 1 × 107 電氣壽命 1 × 105 線圈功耗 0.53W 線圈額定電壓 3, 5, 6, 9, 12, 15,24 Vdc 吸合電壓 Max 75% 額定電壓 釋放電壓 Min 10% 額定電壓 復歸電壓 動作時間 ≤15ms 釋放時間 ≤10ms 線圈允許最大電壓VDC（max） 130% 額定電壓 絕緣電阻 1000 MΩ （在500V） 介質耐壓 （觸點間） 50Hz, 1000V （觸點線圈間） 50Hz, 5000V 沖擊 10G 11ms 振動 10 ～ 55Hz 雙振幅 1.5mm 環(huán)境溫度 -40 ～ 70 °C 相對濕度 85% （在 40 °C） 重量 20 g 型號對照 OMRON : G2R TAKAMISAWA : VS,VB 安裝尺寸底視圖 線路圖底視圖
