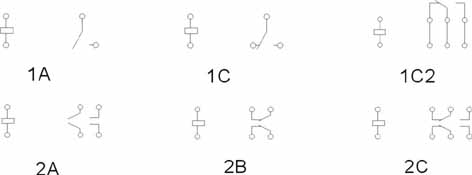

產品特性 小型，輕質； 低功耗； 印刷電路引出端； 適用于家用電器、自控系統、電子設備、儀器儀表、電視遙控等 技術參數 外型尺寸（L×W×H） 28.5 × 12.5 × 10.1mm 觸點形式 （國內） 1H 1D 1Z； 2H 2D 2Z （國外） 1A 1B 1C； 2A 2B 2C 觸點材料 AgPd（鏡觸點鍍金） 觸點負載 1C： 10A/250VAC 30VDC 2C： 5A/250VAC 30VDC 觸點接觸電阻 ≤100mΩ 最大切換功率 1A,1C,1C2: 240W 2000VA； 2A,2B,2C: 90W 750VA 最大切換電壓 440VAC/125VDC 最大切換電流 8A 機械壽命 1×107 電氣壽命 1×105 線圈功耗 0.22; 0.23; 0.25; 0.29W 線圈額定電壓 5,6,9,12,18,24,48,60VDC 吸合電壓 Max ≤70% 額定電壓 釋放電壓 Min ≥10% 額定電壓 復歸電壓 動作時間 ≤10ms 釋放時間 ≤5ms 線圈允許最大電壓VDC（max） ≤130% 額定電壓 絕緣電阻 1000MΩ 1分鐘（在500VDC下） 介質耐壓 （觸點間） 50Hz 1000V 1分鐘 （觸點線圈間） 50Hz 5000v 1分鐘, 觸點組間: 2500V 50Hz 1分鐘 沖擊 functional: 980m/s2, surival: 常開:98m/s2 常閉:49m/s2 振動 10～55Hz 雙振幅 常開: 1.65mm,（線圈無電壓） 常閉: 0.8mm 環境溫度 -40℃～85℃（在40℃下） 相對濕度 35%～85%（在40℃下） 重量 8克 型號對照 SCHRACK RUII, FEME M15E, OMRON G6RN, TAKAMISWA JS 安裝尺寸底視圖 線路底視圖
