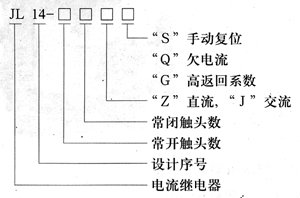

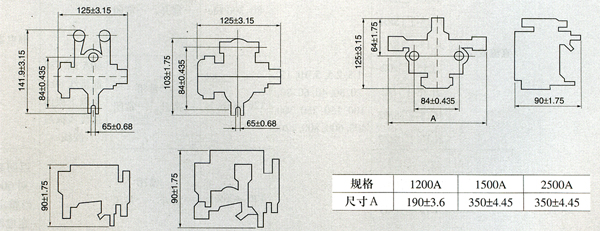

1.應用范圍 JLl4系列交直流電流繼電器（以下簡稱繼電器），適用于交流50Hz電壓380V及以下，直流電壓220V及以下的控制電路中作為過電流或欠電流保護之用。 2.型號 3.主要技術參數 ●繼電器的觸頭額定電流為5A。 ●繼電器觸頭數量2對，觸頭組合形式為，一常開—常閉，二常開， 二常閉。 ●繼電器的吸引線圈的額定電流為：1、1．5、2．5、5、10、15、20、25、30、40、60、80、100、150、200、300、600、1200A。 注：①特殊的電流等（如：1200、1500、2500A）由用戶與制造廠取得協議。 ②JLl4—口口JG無1200-1500A；JLl4-口口J及JS無1500A。 ●繼電器分類及其動作值調整范圍 O JLl4-口口Z，JLl4-口口ZS直流電流繼電器，吸引電流可在額定的70～300％間內調整。 O JLl4-口口2Q直流欠電流繼電器；吸引電流可在額定電流的30～65％問或釋放電流在額定電流的10～20％間調整。 O JLl4-口口J，JLl4-口口JS交流電流繼電器。吸引電流可在額定電流的110—400％調控。 O JLl4-口口JG高返回系數交流電流繼電器，吸引電流可在額定電流的110—400％調挫，其返回系數不小于0．65。 4.外形尺寸及安裝尺寸
