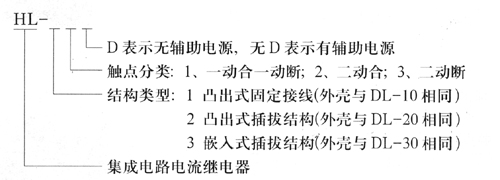

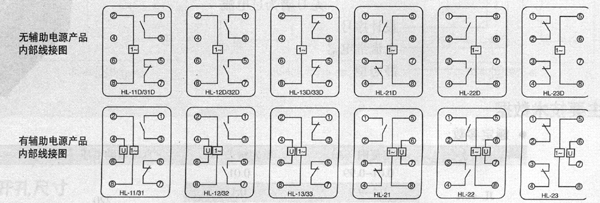

[B]1.概述[B] HL系列集成電路電流繼電器用于電機、變壓器和輸電線的過負荷短路保護裝置中作為啟動元件。本產品為集成電路靜態型繼電器，精度高、功耗小、動作時間短、返回系數高、整定直觀方便、它克服了原來電磁型繼電器觸點易抖動、工作噪音大、動作返回系數難調及運輸后動作值易變等缺點。產品分為三個系列：HL-10、HL-20、HL-30，可分別代替DL-10、20、30，JL-10、20、30 2.型號 3.主要技術參數 輔助電源：交直流兩用220V、110V、48V 整定范圍：2-99．9A 整定誤差：在基準條件下，整定企值誤差不超過±2．5％；一 致性不大于整定的1．5％。 返回系數：在基準條件下，任一整定點的返回動作值不小于0．9。 功率消耗：交流回路功耗小于2VA，直流回路功耗小于5W。 觸點容量：在電壓不超過250V,電流不超過5A，時間常數為 5±0．75ms的直流有感負荷電路中，產品輸出觸點的斷開容量 為50W。輸出觸點在上述規定的負荷條件下，產品能可靠動作 及返回5 x 104次。輸出觸點長期允許接通電流為5A。 介質強度：產品各導電端子連在—’起，對外露的非帶電金屬部分或外殼之間，能承受2000V（有效值） 50Hz交流電壓歷仕時1分鐘試驗而無緣緣擊穿或閃絡現象。 4.產品內部接線圖
