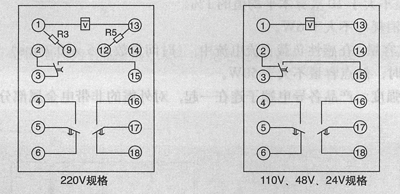

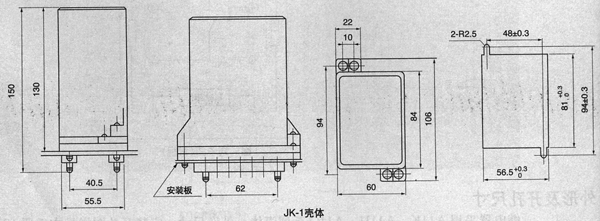

1.概述 BS-10系列時間繼電器（以下簡稱繼電器）作為輔助元件用于各種保護和自動控制線路中，使被控制的元件得到可調節的延時。 2.主要技術數據 ●額定電壓：DC 220V、110V、48V、24V。 ●最大整定時間：BS 11/1．5s；BS-12/5s；BS-13/10s；BS-14/20s。 ●動作電壓：不大于80％額定電壓。 ●時間誤差：不大于10％。 ●功率消耗：不大于15W。 ●觸點容量：在電壓不超過250V,電流不超過5A，時間常數為5± 0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5 x 104次。輸出觸點長期允許接通電流為5A。 ●介質強度：產品各導電端子連在一起，對外露的非帶電金屬部分或外殼之間，能求受2000V（有R值）50Hz的交流電壓歷時1分鐘試驗而無絕緣擊穿或閃絡現象。 3.內部接線 4.外形及開孔尺寸
