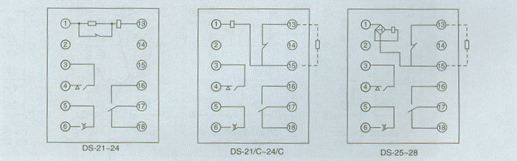

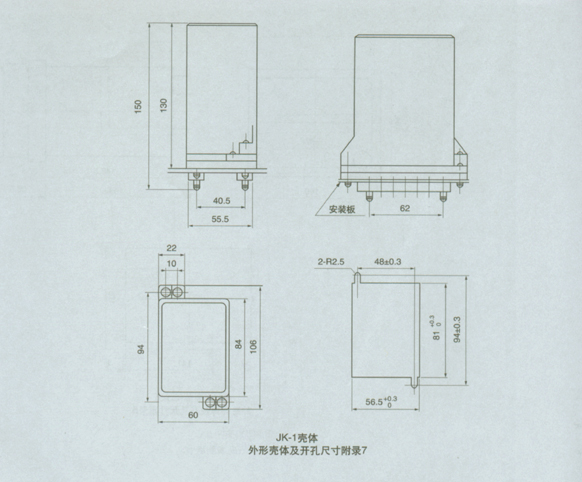

1、應用范圍 DS-20系列時間繼電器（以卜簡稱繼電器）作為輔助元件用于各種保護和自動控制線路中，使被控元件的動作得到可調節的延時。繼電器DS-2l-24是短時帶電的時間繼電器；DS-21/C-24/C是長期帶電的時間繼電器（帶外附電阻）；DS-25-28是交流時間繼電器。該繼電器具有一付瞬動轉換觸點，一付滑動延時主觸點和一付終止延時主觸點。 2、主要技術數據 ● 動作值：DS-21-24不大于70％額定電壓；DS-21C-24C不大于75％額定電壓；DS-25-28不大于：85％額定電壓。 ● 返回值：不小于5％額定電壓。 ● 觸點容量：在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5×104次。輸出觸點長期允許接通電流為5A。 ● 介質強度：產品各導電端子連在—起，對外露的非帶電金屬部分或外殼之間，能承受2000V（有效值）50Hz的交流電壓歷時1分鐘試驗而無絕緣擊穿或閃絡現象。 3.內部接線 4.外形及開孔尺寸
