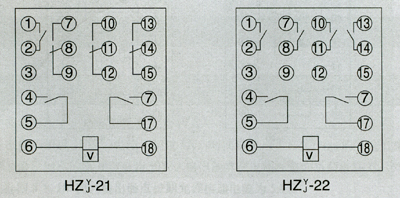

1.概述 HZ 21、22型靜態中間繼電器適用于交流或直流操作的各種保護和自動控制線路中，作為輔助繼電器以增加觸點數量和觸點容量。本產品為集成電路靜態型繼電器具有精度高、功耗小、動作時間短、返回系數高、整定直觀方便，克服了老電磁型導線細、匝數多、容易斷線運輸后動作值易變差等缺點。HZ-21、22分別替換DZ-31D、DZ-32B、DZJ-11、DZJ-12電磁式中間繼電器。 2.主要性能 ●HZY表示直流電壓操作，HZJ表示交流電壓操作。 ●本系列靜態中間繼電器采用可靠集成電路，觸點選用多個電壓較低高性能密封繼電器。 ●防潮、防塵、不斷線，可靠性高，動作和返回時間快。 ●繼電器動作后有燈光指示，有電源指示。觸點容量大，觸點接觸電阻小。絕緣耐壓高。 3.技術條件 ● 環境基礎條件：環境溫度：20±2～C，相對濕度：45％～75％，大氣壓力：80～106Kpa ● 正常使用條件：環境溫度：20±20c，相對濕度：不大于90％，大氣壓力：80～110Kpa ● 繼電器額定值：額定電壓：6V，12V，24V，48V，110V，220V，AC、DC。 ● 觸點容量：接通DC220V，10A；斷開DC220V，T=5ms，50W負載。 ● 保持值：0．7～1．2倍額定電壓，動作時間和返回時間大不于10ms。 ● 功耗：在額定電壓下不大于6W。 ● 絕緣電阻：用1000V搖表測量各引出端子對外殼鎖緊螺釘之間絕緣電阻不大于10MF2。 ● 絕緣耐壓：各引出端子，對外殼鎖緊螺釘能承受工頻2000V，同組觸點之間能承受工頻1000V，歷時一分鐘，無擊穿。 ● 電壽命：DC220V，切斷電流T=5ms,50W，104次以上。 ● 機械壽命：觸點無負荷300萬次以上。 4.產品內部接線圖
