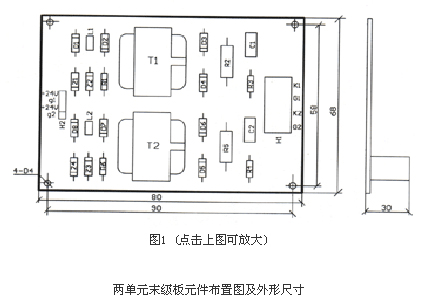

一、概述 　　MJ2型兩單元晶閘管觸發脈沖末級板是在一單元觸發脈沖末級板的基礎上增加了一個單元而形成的，它是為單相半控橋式可控整流或單相雙半波可控整流系統及單相交流調壓系統中應用而設計的，其每個單元的工作原理與一單元晶閘管觸發脈沖末級板相同。 二、使用方法 　　兩單元晶閘管觸發脈沖末級板的外形尺寸為：長×寬×高=90mm×68mm×30mm，其實際元件排列示意圖如圖1所示。應用中接插件S1中的+24V、g1;+24V、g2;+24V、g3分別接脈沖觸發板的兩路脈沖輸出，而接插件S2中的G1、K1；G2、K2分別接單相雙半波或單相半橋系統中兩個晶閘管的門陰極。 三、輸入輸出負載能力 1．+24V、g1，+24V、g2要求提供電流為脈沖電流150mA，其脈沖寬度應為高頻調制的雙窄脈沖列，若為未調制的寬脈沖其每個脈沖寬度應不寬于300μS。 2．輸出負載能力：G1、K1，G2、K2允許最大輸出電流為脈沖電流400mA。 3．可觸發5～1650A/100～3500V晶閘管兩單元。
