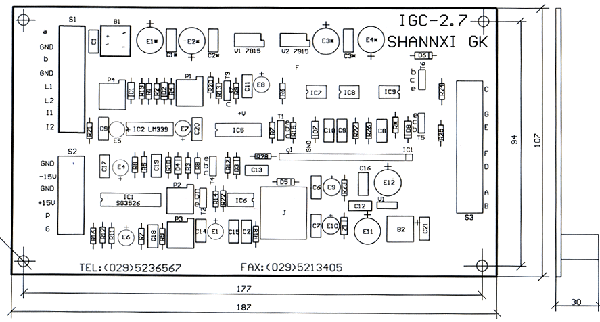

一、概述 　　IGC2.7型IGBT斬波器控制板是在IGC2.1型IGBT單管驅動板的基礎上增加PWM脈沖形成，外部故障（過流、過壓、超速等）保護電路，驅動級欠飽和、短路保護、軟關斷及降柵壓等保護自保持電路后形成的，與IGC2.1型單管驅動板相比，它可驅動的IGBT容量大為提高，性能更加完備。 二、主要技術指標 　　1．應用SG3526作為PWM脈沖形成芯片，故輸出PWM脈沖頻率可調范圍從2～200kz； 　　2．以IGBT專用厚膜驅動器HL403B作為核心芯片，外加功率放大使其可驅動容量在600A/1200V以內的IGBT單管式模塊； 　　3．在IGC2.1型單管驅動板的基礎上增加外部電路故障（過流或過壓）保護和末級軟關斷、降柵壓、欠飽和等保護自保持電路，使被驅動IGBT運行在更安全的狀況，使保護功能更迅速、完善； 　　4．結構緊湊、控制板尺寸小、布線合理，滿足了高頻工作的需要； 　　5．可用于直流斬波器、交流調速或直流調速的能耗制動回路中驅動單管功率IGBT； 　　6．外部電路故障保護輸入電壓信號（1～12V/50mA）； 　　7．工作電源電壓：三路交流雙20V/0.2A及一路22V/0.1A； 　　8．輸出最大負載能力（±15V）20mA； 　　9．可外控（板外）及內控（板內）調整PWM脈沖的占空比（10%～100%），外控制時輸入調整PWM脈沖寬度的電壓信號電壓為0～5V； 　　10．外形尺寸為：長×寬×高=187mm×107mm×30mm。 　　11．安裝孔距尺寸為：長×寬×高=177mm×94mm,安裝孔距為4-φ4.5. 三、用戶須知及使用方法 　　IGC2.7型IGBT單管驅動板的元件布置圖示意圖如圖1所示。由圖可知，在它的板內共有4個可調電位器，輸入輸出接插件共3個?，F(xiàn)分別介紹其作用、接線及調節方法。 　　1．各電位器的作用及調節方法 　　P1為用戶故障（過壓、過流、超速等）保護門檻調節電位器，順時針調節該保護門檻減小，逆時針調節保護門檻增加；P4為用戶故障信號等效實際取樣值調節電位器，順時針調節該等效取樣值增加，逆時針調節該等效取樣值減?。籔2為板內給定電位器，順時針調節輸出PWM脈沖的寬度降低，逆時針調節輸出PWM脈沖的寬度升高；P3為輸出PWM脈沖頻率調節電位器，順時針調節輸出PWM脈沖頻率增加，逆時針調節輸出PWM脈沖頻率減小。 　　2．各接插件的對外接線方法 　?。?）接插件S1中的a、GND、b接電源變壓器的副邊繞組，要求電壓為雙18V，其中間抽頭接GND，而兩個極性相反的18V分別接a和b；S1中L1、L2分別給出故障（外部故障）保護條件下封鎖用戶系統或用戶系統同步的電平信號，其中L1在正常狀態下為高電平，在保護狀態下為低電平，而L2則與L1剛好相反；I1接霍爾電流傳感器的輸出信號，I2接霍爾電流傳感器取樣參考地端。 　?。?）接插件S2中的GND、+15V、-15V分別接霍爾電流傳感器工作時所需的參考地、正電源及負電源連接端，±15V可供出的最大電流為20mA。S2中的P、G與GND端可以外接一阻值不小于10k、功率不小于1W的電位器，作為外部控制PWM脈沖寬度的給定，此時應把板內的P2中間頭斷開，以免板內的P2與外接電位器之間互相影響，應注意的是G接該電位器的中間頭，而P與GND分別接其兩固定端。 　　（3）接插件S3中C、G、E分別接被驅動的功率IGBT的集電極、柵極及發射極、且隨著被驅動IGBT的不同,接于板內的電阻R24的阻值應有所不同，其推薦值如下表所列。 　　為避免干擾及使被驅動IGBT可靠工作，建議從S3到IGBT柵-射極之間的引線應短于0.5m，且G、E兩點引出的兩根線盡可能采用雙絞線或同軸電纜屏蔽線。同時應注意到，在同容量條件下，由于不同公司生產的IGBT其柵極參數是有區別的，所以R24的最終值應以被驅動IGBT工作的性能最佳（即Vce過沖尖峰電壓及導通與關斷壓降幾個因素的折中）為最好。接插件S3中的F、D之間接驅動級的工作電源，該電源可為直流（+28V/0.2A）亦可為交流（20V/0.2A）。為把干擾降到最小，建議從直流供電電源（若F、D之間接直流時）或交流電源變壓器副邊（若F、D之間接交流時）到S3插座之間的引線采用雙絞線或同軸電纜屏蔽線，且引線越短越好。剩余的A、B之間為用戶系統故障保護后給出的常閉接點信號（觸點容量380V/0.5A或220V/1A），使用戶可用該觸點來分斷用戶系統主電路。
