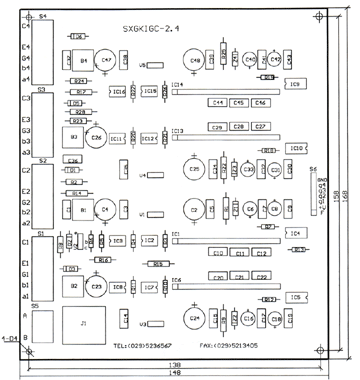

一、概述 　　IGC2.4型單相全橋大功率IGBT門極驅動板是根據廣大用戶對我公司開發的第一代IGBT門極驅動板—IGC型系列驅動板的意見而改型設計的第二代IGBT門極驅動板，它應用了國家“八五”攻關成果，以自保護型IGBT門極驅動厚膜集成電路HL402為核心單元，外配以高性能電子元器件而開發生產。其主要設計特點如下： 　　1．五獨立電源工作，工作時需提供四個電位彼此獨立的交流20V/0.1A及一個直流15V/0.1A電源，其中四個交流20V分別用作單相全橋系統中四個IGBT門極的驅動電源，而直流15V電源與用戶系統脈沖形成部分為同一電源。 　　2．可用于額定容量為200A/1200V或400A/600V以內的兩個雙單元IGBT的直接門極驅動。 　　3．具有降柵壓，軟關斷雙重保護功能，在軟關斷及降柵壓的同時能輸出報警信號，即可用來封鎖用戶脈沖形成部分的輸出，又可給出一觸點信號，供用戶用來分?jǐn)嘧约合到y(tǒng)的主電路。 　　4．降柵壓延遲時間，降柵壓時間，軟關斷斜率均可通過外接電容器進行整定，故可適用于不同飽和壓降的IGBT的驅動和保護。 二、元件布置及使用方法 　　IGC2.4型單相全橋大功率IGBT門極驅動板的元件排列如附圖1所示，其印制板的外形尺寸為：長×寬×高=168mm×148mm×30mm,其安裝孔距為:長×寬=158mm×138mm,它與外部的連線共有六個接插件，各插件功能及用法如下： 　　 1．接插件S1中的a1、b1接電源變壓器副邊的一個20V繞組，亦可直接從該端輸入單獨具有懸浮地電位的28V直流電壓，而其G1、C1、E1分別接被驅動兩個大功率IGBT中的與輸入脈沖信號g1對應的那個IGBT的門極，集電極及發射極。 　　2．接插件S2中的a2、b2接電源變壓器副邊的另一個20V繞組，亦可直接從該兩端輸入具有單獨懸浮地電位的28V直流電壓，而其G2、C2、E2分別接被驅動四個大功率IGBT中的與輸入脈沖信號g2對應的那個IGBT的門極，集電極及發射極。 　　3．接插件S3中的a3、b3接電源變壓器副邊的第三路20V繞組，亦可直接從該兩端輸入具有單獨懸浮地電位的28V直流電壓，而其G3、C3、E3分別接被驅動四個大功率IGBT中的與輸入脈沖信號g3對應的那個IGBT的門極，集電極及發射極。 　　4．接插件S4中的a4、b4接電源變壓器副邊的第四路20V繞組，亦可直接從該兩端輸入單獨具有懸浮地電位的28V直流電壓，而其G4、C4、E4分別接被驅動四個大功率IGBT中的與輸入脈沖信號g4對應的那個IGBT的門極，集電極及發射極。 　　5．接插件S5中的+V、GND、g1、g2、g3、g4分別接用戶系統的工作電源及正電源的參考地和四路驅動脈沖信號，而其L端則為保護后提供給用戶系統的封脈沖信號，該信號可直接用來封鎖脈沖形成部分的輸出。 　　6．接插件S6的兩個引出端點之間為一常閉接點，該接點用來在被驅動IGBT過流或其他故障情況保護時輸出一分?jǐn)嘤脩粝到y(tǒng)主電路的信號。 三、參數限制及使用注意事項 　　1．輸入輸出負載能力 　　（1）IGC2.4型單相全橋IGBT門極驅動板的每個驅動單元輸出的電流可直接驅動標稱容量為400A/600V或200A/1200V的IGBT模塊，對容量大于此參數的IGBT應在輸出與被驅動IGBT之間增加放大環節。 　?。?）IGC2.4型單相全橋IGBT門極驅動板中每個驅動回路從電網吸取的能量為100mA，其要求直流+V提供的電流值也不超過100mA。 　　（3）該控制板提供給用戶的保護用繼電器觸點容量為交流380V/0.5A/或220V/1A。 　　2．應用注意事項 　?。?）要防止該驅動板輸出的四路驅動信號中接IGBT門極的G1、G2、G3、G4與接其發射極的E1、E2、E3、E4彼此短路。 　?。?）為避免干擾，建議供電電源到該驅動板插座之間及驅動板輸出與被驅動的IGBT之間引線盡可能的短，其長度不要超過1m，并盡可能使用雙絞線或同軸電纜屏蔽線。 　?。?）當該驅動板用于單相全橋逆變系統時，為避免直通，建議在用戶系統的驅動脈沖形成部分增加g1、g3與g2、g4信號之間的互鎖時間間隔，該間隔一般為1μS～5μS。
