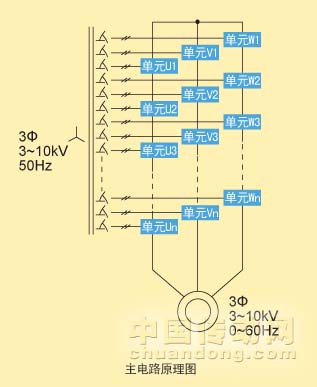

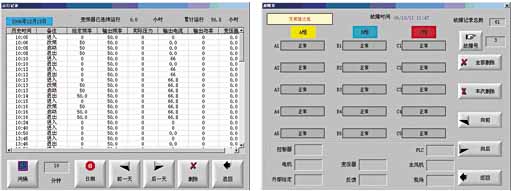

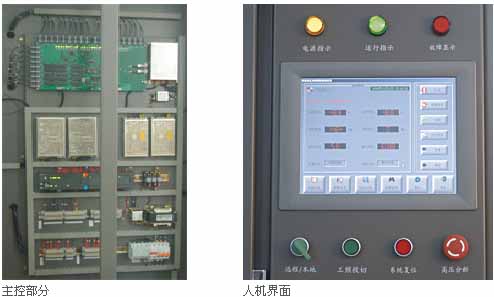

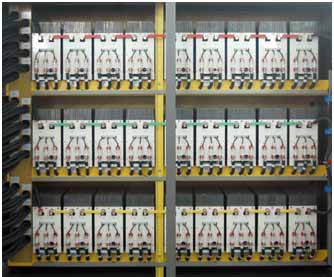

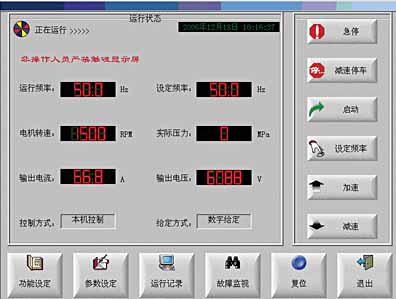

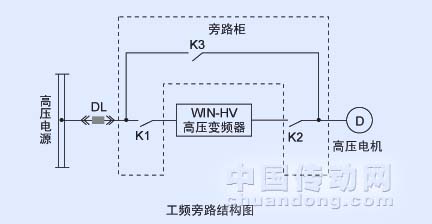

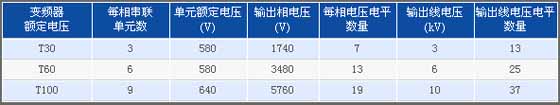

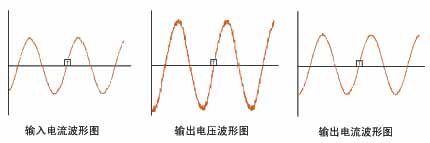

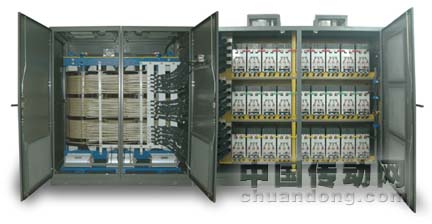

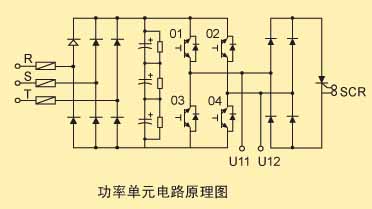

產品特點 — 采用空間電壓矢量控制的正弦波PWM技術、變壓器隔離、功率單元串聯的交-直-交直接高壓方式輸入端采用移相變壓器多重化技術，輸入電流諧波小 —輸出端采用n個功率單元串聯疊波技術，輸出電壓波形接近正弦，電流波形完美 —輸入、輸出諧波均完全滿足IEEE Std 519-1992和GB/T14549-2002要求 —無需安裝功率因數補償裝置。正常調速范圍內的功率因數大于0.97 —無需安裝輸入輸出濾波器 —對所驅動的電機無特殊要求 —系統總效率高達96%以上 —友好的用戶界面 全中文WINDOWS 2000操作平臺，大屏幕真彩液晶顯示，觸摸屏直接操作，功能參數設置快捷方便，并可保存多達20套參數設置。自動記錄每次操作運行的全部信息，并可在線實時查閱 —靈活的控制方式 可通過本機觸摸屏實現本地控制；可通過內置PLC的I/O口實現遠程控制；亦可通過RS485接口與DCS等系統連接實現上位控制預充電電路保證系統無沖擊起動，可適用于任何低容量電網及外圍設備 —控制電源雙路供電以最大限度地保證正常運行 —完善的自診斷功能可在線監控系統狀態。故障時自動采取相應的保護措施及記錄故障時的運行參數 —功率單元自動旁路功能可在線切掉故障單元并保證三相輸出電壓對稱，輸出電流平衡，最大限度地減小停機率，保證單元故障狀態不停機工作 —在輸入、輸出端的多種保護以及電壓電流、溫度等方面的各種保護提供了變頻器的完善的診斷以及超強的處理能力 —尚可選用無擾動旁路功能，以實現變頻工頻自動切換。當變頻器萬一發生嚴重故障時，可自動將電機切換至工頻電網，以保證系統故障時正常運行 應用領域 WIN-HV高壓變頻器可應用于火力發電廠、石油、化工、自來水、礦山及冶金等眾多行業內高壓電機的調速、節能、軟啟動及智能化控制。 火力發電：磨煤機、送風機、引風機、排粉風機、循環水泵、給水泵、凝結水泵、熱網供水泵、熱網回水泵等 城市供水：取水泵、送水泵 石油：注水泵、原油泵等 化工：壓縮機、風機、循環水泵等 礦山：渣漿泵、通風機等 冶金：給水泵、除塵風機、引風機、制氧機等 水泥：研磨機、水泵、引風機、除塵風機等 其他：制藥、造紙、污水處理等行業的風機、泵類負載 系統構成 ◆ 理想的主回路結構： 輸入側采用隔離變壓器，其二次側線圈移相輸入，有效抑制了網側諧波； 輸出側采用功率單元疊波輸出技術，削弱了輸出側的諧波含量。 每相輸出由若干個功率單元串聯組成，功率單元串聯個數因輸出電壓等不同而異，詳見下述單元配置表。 對于網側而言，系統為18（T30）、36脈波（T60）、54脈波（T100）不控整流輸入，對負載側則為7電平（T30）、13電平（T60）、19電平（T100）相電壓輸出。其輸入、輸出波形幾近完美（見下圖）。 ◆ 強、弱電、主電路、控制電路分柜放置，整機分為變壓器柜、單元柜、控制柜三部分，最大限度地減小干擾，確保整機工作穩定性、可靠性 變壓器柜 變壓器及冷卻風機配置合理，溫度顯示直觀 充電裝置保證無沖擊起動 單元柜 可互換的功率單元，使用方便維護簡單 系統冷卻風機裝于機器上方，便于連接管道向室外排風 功率單元旁路功能可使其出現故障時系統不立即停機而降額工作。故障出現后，首先通過SCR將其旁路，緊接著將同一移相組的其它兩相對稱單元旁路，提高系統可靠性，減小停機率 控制柜 光纖通訊的主控制器，完全電氣隔離 內置PLC，可滿足不同場合的數字、模擬信號處理要求 [align=center] 新穎、實用的操作界面 [/align] 采用12吋真彩LCD觸摸屏，以WINDOWS 2000為操作平臺，顯示直觀，操作方便 主界面如上圖所示。全中文文字表述和圖形標識，同屏顯示諸如設定頻率、輸出頻率、輸出電壓、輸出電流、轉速、壓力等當前運行參數，使用者可一覽無遺。起、停等操作，當然更順心應手 通過主界面可進入子界面進行功能設定、參數設定、拷貝與調用，隨意查閱運行記錄，故障歷史。可方便進行故障監控與診斷 功能設定主要包括控制狀態（調試/運行）、運行方式（開、閉環）、參數設置、系統旁路、界面鎖定可否以及給定方式、模擬輸出、模擬反饋等諸多功能 參數設定主要包括變頻器運行的相關參數，諸如電壓、電流、頻率、時間、單元旁路級數以及電機的相關參數諸如轉速、功率、電壓、電流、過載級數等。尚對參數保存、拷貝、調用以及出廠參數均可直接操作 運行記錄及故障記錄子界面見下圖，記錄細致、顯示直觀、操作快捷
